BOROFLOAT 33 BF33 -lasilevy MEMS-levyjen liimaukseen ja optiseen pakkaamiseen
BF33 (BOROFLOAT 33) on matalan laajenemiskertoimen omaava borosilikaattilasi-levy, jota käytetään laajalti puolijohteiden valmistuksessa, MEMS-komponenttien tuotannossa, optisten komponenttien pakkauksessa sekä mikrofluidilaitteissa. Erinomaisen lämpöstabiilisuutensa, korkean optisen läpäisykykynsä ja ylivoimaisen pintalaatunsa ansiosta BF33:sta on tullut yksi yleisimmin käytetyistä lasialustoista piin liimaussovelluksissa.
Sen lämpölaajenemiskerroin vastaa hyvin piin arvoa, mikä mahdollistaa luotettavan anodisen liimauksen ja minimoi lämpöjännitykset korkean lämpötilan prosessoinnin aikana. BF33-piikiekkoja on saatavilla eri halkaisijoilla, paksuuksilla ja kiillotusasteilla, jotta ne vastaavat erilaisia piikiekkojen prosessivaatimuksia.
Tärkeimmät edut
- Pieni lämpölaajenemiskerroin, joka vastaa hyvin piin arvoa
- Erinomainen yhteensopivuus anodisidoksessa
- Korkea optinen läpäisykyky UV-aallonpituuksista lähi-infrapuna-aallonpituuksiin
- Erinomainen kemiallinen kestävyys happoja ja liuottimia vastaan
- Pinnan erittäin suuri tasaisuus ja pieni TTV
- Saatavana SSP- ja DSP-kiillotusvaihtoehdoilla
- Soveltuu MEMS-tekniikkaan, mikrofluidiikkaan ja optisten komponenttien pakkaamiseen
- Vakaa suorituskyky puhdastilaympäristöissä
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Materiaali | Borosilikaattilasi |
| Arvosana | BF33 / BOROFLOAT 33 |
| SiO₂ Sisältö | >80% |
| Tiheys | 2,23 g/cm³ |
| Taitekerroin | 1.47 |
| Lämpölaajenemiskerroin | 3,3 × 10⁻⁶ /K |
| Jännityspiste | 520°C |
| Hehkutuspiste | 560°C |
| Pehmenemispiste | 820°C |
| Valonläpäisy | >90% |
| Pinnan karheus | <1 nm (DSP saatavilla) |
| Vedenkestävyys | ISO-luokka 1 |
| Happokestävyys | ISO-luokka 1 |
| Alkalinkestävyys | ISO-luokka 2 |

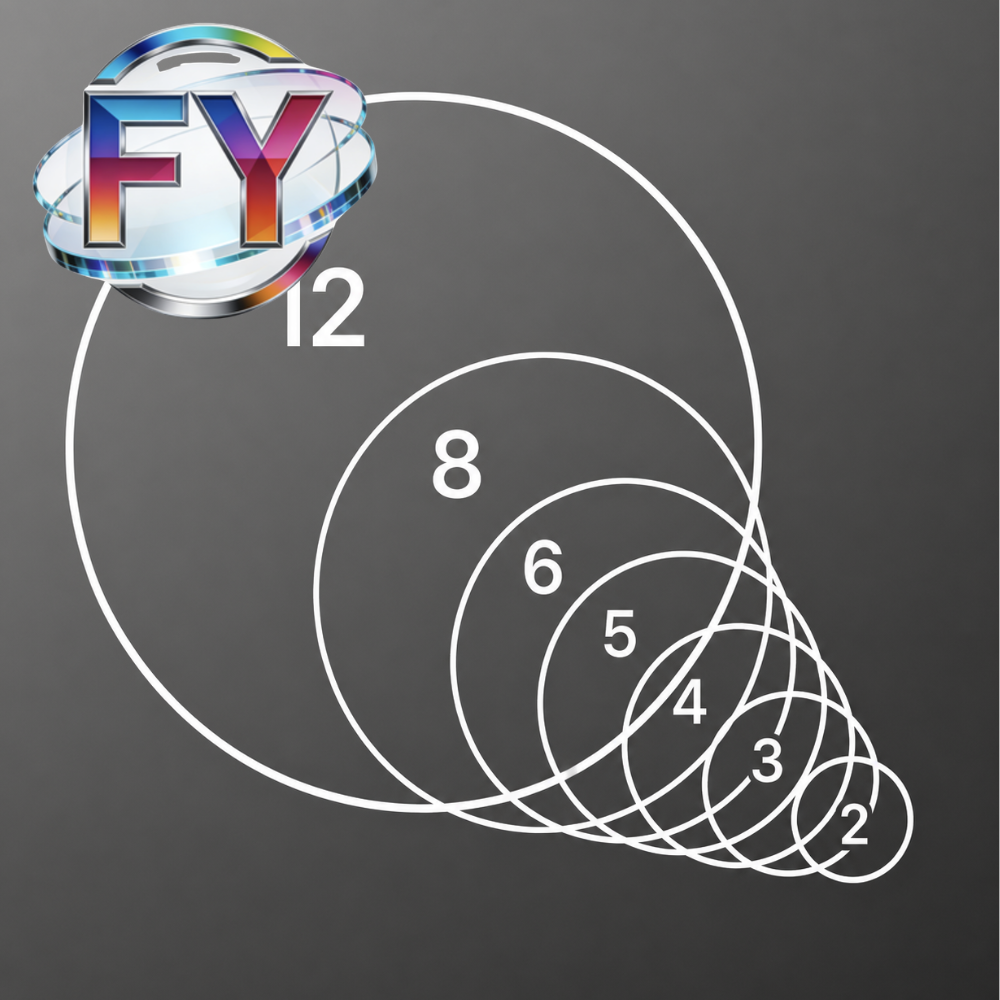

Saatavilla olevat kiekkokoot
| Halkaisija | Paksuusalue |
| 2 tuumaa | 100 μm – 2 mm |
| 4 tuumaa | 100 μm – 3 mm |
| 6 tuumaa | 200 μm – 5 mm |
| 8 tuumaa | 300 μm – 5 mm |
| Mukautettu | Saatavilla |
Pintakäsittely:
- Yksipuolinen kiillotus (SSP)
- Kaksipuolinen kiillotus (DSP)
Reunan tyyppi:
- Pyöristetty reuna
- Viistoreuna
- Räätälöity koneistus
Tyypilliset sovellukset
MEMS-valmistus
BF33-lasilevyjä käytetään laajalti suojalevyinä ja liitoslevyinä MEMS-antureissa, paineantureissa, kiihtyvyysantureissa, gyroskoopeissa ja mikrotoimilaitteissa.
Piin anodinen sitoutuminen
BF33:n ja piin välinen lämpölaajenemisen yhteensopivuus tekee siitä ihanteellisen substraatin anodisidontaprosesseihin, joita käytetään piikiekkojen tasolla tapahtuvassa pakkaamisessa ja hermeettisessä tiivistämisessä.
Mikrofluidiset laitteet
BF33 tarjoaa erinomaisen läpinäkyvyyden ja kemiallisen kestävyyden, minkä ansiosta se sopii lab-on-chip-laitteisiin, mikroreaktoreihin ja biolääketieteellisiin diagnostiikkajärjestelmiin.
Optisten komponenttien pakkaus
Tätä materiaalia käytetään yleisesti optisissa ikkunoissa, laserpakkauksissa, fotonisissa laitteissa, optisissa suodattimissa ja kuvantamismoduuleissa.
Puolijohdeprosessien kantajat
BF33-piikiekot voivat toimia myös kantokiekkoina väliaikaista liimausta, piikiekon ohennusta ja edistyneitä puolijohdepakkausprosesseja varten.
Miksi valita BF33-lasilevy?
Tavalliseen natriumkalkkilasiin verrattuna BF33 tarjoaa huomattavasti paremman lämpöstabiilisuuden, pienemmän lämpölaajenemisen, paremman optisen laadun ja erinomaisen kemiallisen kestävyyden. Nämä edut tekevät siitä ensisijaisen substraattimateriaalin edistyneeseen MEMS-valmistukseen, optiseen integraatioon ja piikiekkotason pakkaussovelluksiin.
Erinomaisen tasaisuutensa, alhaisen virhetiheyden ja korkean liimausluotettavuutensa ansiosta BF33 on edelleen yksi puolijohde- ja fotoniikkateollisuudessa yleisimmin käytetyistä lasilevyjen materiaaleista.
FAQ
Mikä ero on BF33:n ja tavallisen lasin välillä?
BF33 sisältää suuren määrän piidioksidia ja boorioksidia, minkä ansiosta sen lämpölaajeneminen on pienempi, kemiallinen kestävyys parempi ja optiset ominaisuudet paremmat kuin perinteisellä natrium-kalkkilasilla.
Sopiiiko BF33 piin anodiseen sitomiseen?
Kyllä. BF33 on yksi piin anodisidoksessa yleisimmin käytetyistä lasimateriaaleista, koska sen lämpölaajenemiskerroin vastaa hyvin piin lämpölaajenemiskerrointa.
Voidaanko BF33-piikiekkoja toimittaa kaksipuolisesti kiillotettuina?
Kyllä. Saatavilla on sekä SSP- että DSP-piikiekkoja. DSP-piikiekkojen pinnan karheus voi olla alle 1 nm, ja ne soveltuvat erittäin tarkkoihin piikiekkojen liimaussovelluksiin.
Voidaanko toimittaa asiakkaan toivomia erikokoisia ja -paksuisia kiekkoja?
Kyllä. Halkaisijat, paksuudet, reunaprofiilit ja kiillotusvaatimukset voidaan räätälöidä asiakkaan toiveiden mukaisesti.
