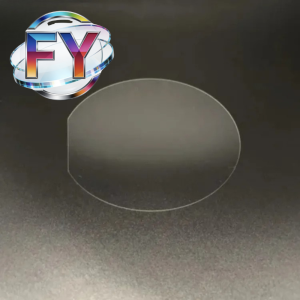

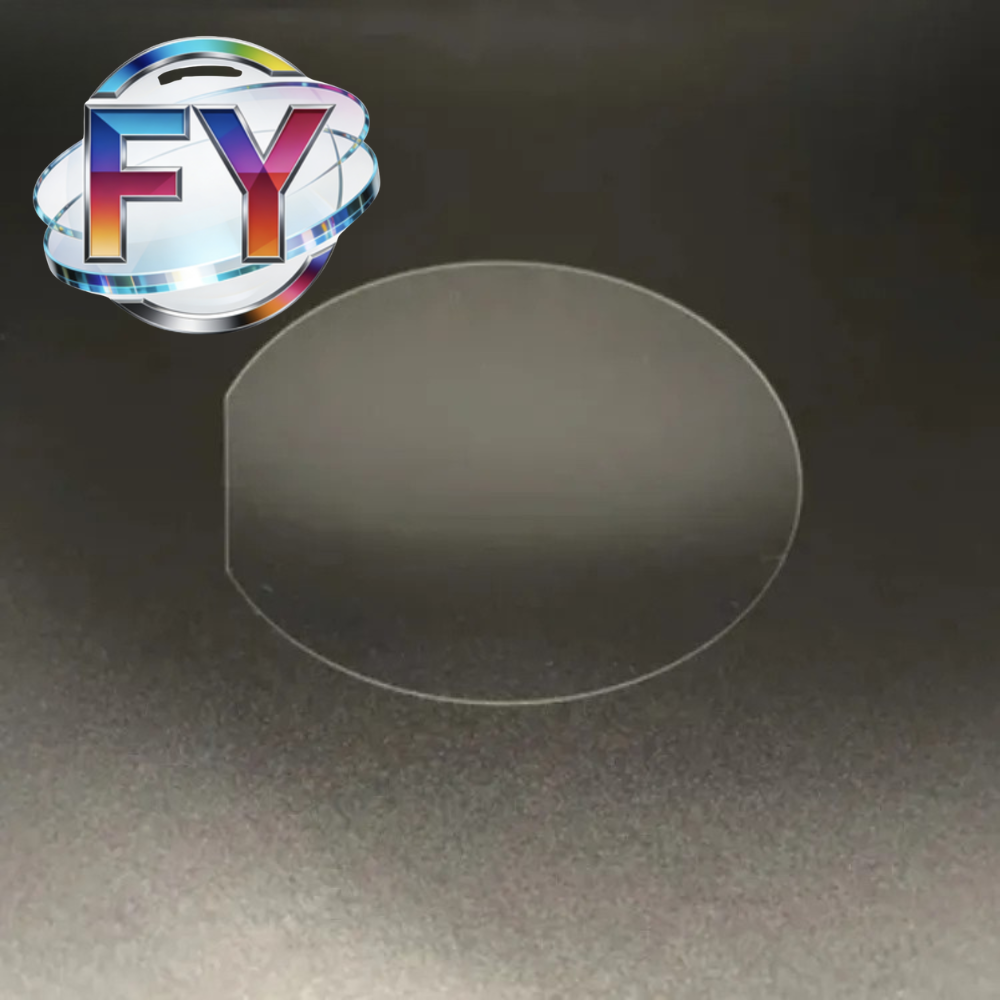

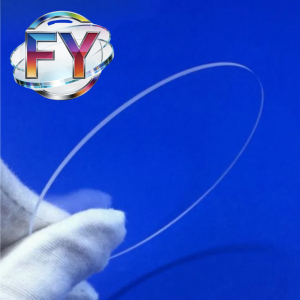

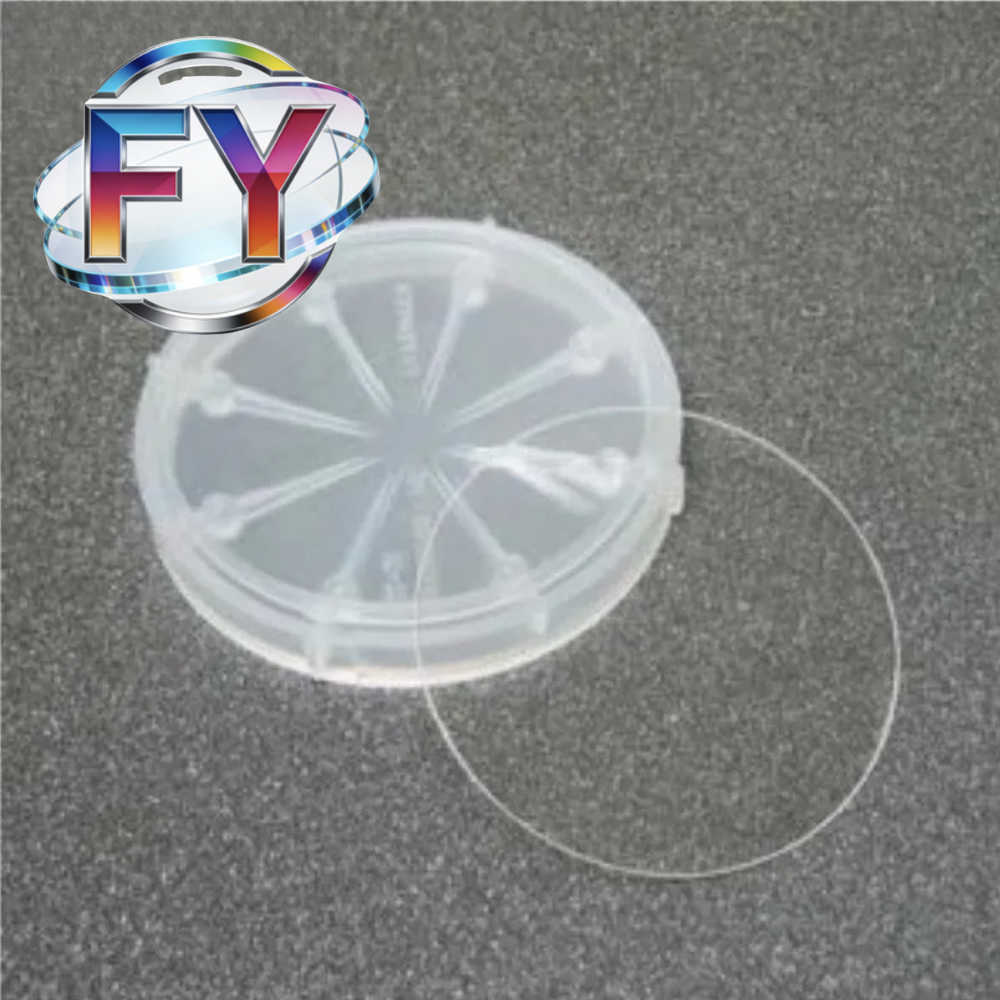

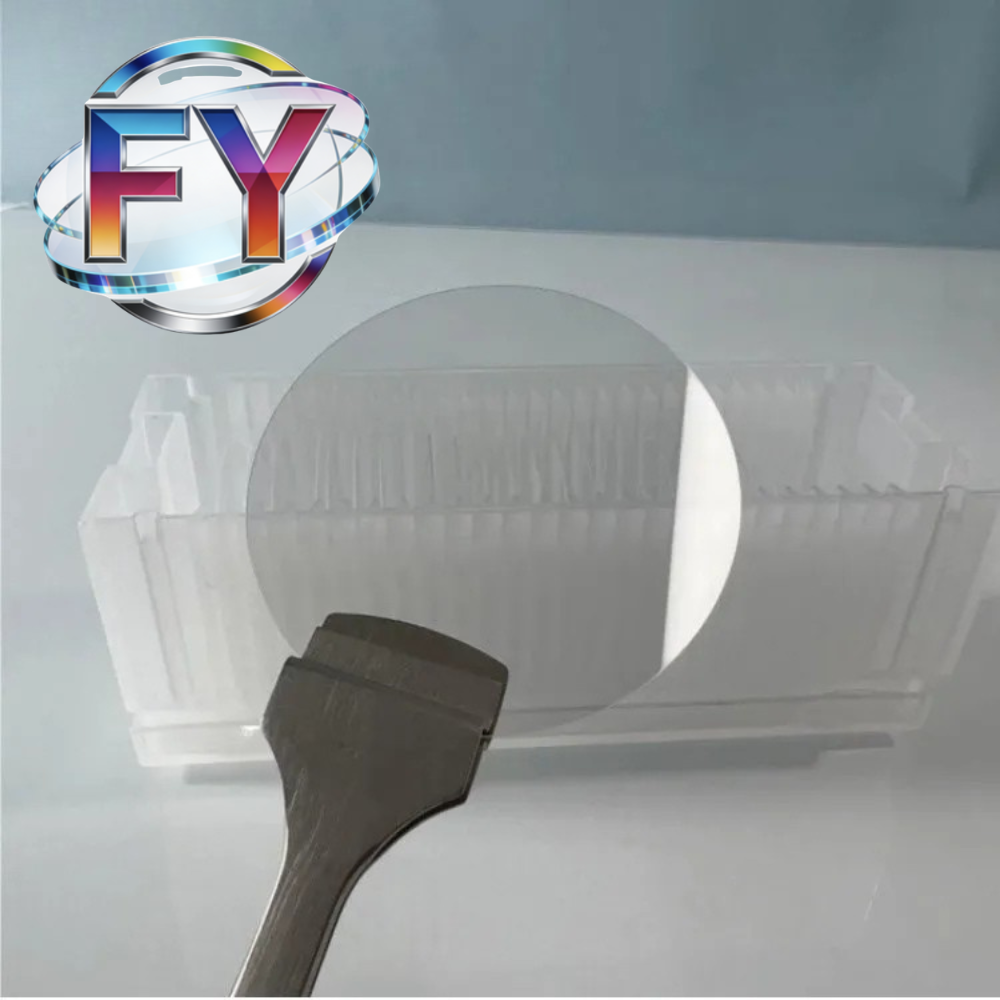

A pastilha de quartzo de 2 polegadas é um substrato concebido com precisão, fabricado a partir de sílica fundida sintética de elevada pureza. Com um diâmetro padrão de 50,8 mm, esta pastilha é amplamente utilizada na investigação de semicondutores, engenharia ótica, fabrico de MEMS, dispositivos microfluídicos, desenvolvimento de sensores e aplicações científicas avançadas. Graças à sua excepcional transparência ótica, baixo coeficiente de expansão térmica, excelente resistência química e excelente estabilidade térmica, as pastilhas de quartzo tornaram-se um material importante em indústrias que exigem alta precisão e desempenho fiável.
Em comparação com os substratos de vidro convencionais, as pastilhas de quartzo de sílica fundida oferecem uma pureza superior e um desempenho significativamente melhorado em ambientes exigentes. A sua capacidade de suportar altas temperaturas, resistir à corrosão química e manter a estabilidade dimensional torna-as adequadas tanto para a investigação laboratorial como para os processos de produção industrial. Quer sejam utilizadas como substrato para a deposição de películas finas, revestimentos óticos, dispositivos fotónicos ou sensores de precisão, as pastilhas de quartzo proporcionam uma plataforma estável e fiável para tecnologias avançadas.
As nossas pastilhas de quartzo de 2 polegadas estão disponíveis numa variedade de classes, incluindo materiais de sílica fundida JGS1, JGS2 e JGS3, permitindo aos clientes selecionar as propriedades óticas mais adequadas para aplicações no espectro ultravioleta, visível ou infravermelho. Também é possível fornecer dimensões, espessuras, acabamentos de superfície e perfis de borda personalizados, de acordo com os requisitos específicos de cada projeto.
Especificações
| Parâmetro | Especificação |
|---|---|
| Material | Sílica fundida sintética de alta pureza |
| Níveis disponíveis | JGS1 / JGS2 / JGS3 |
| Diâmetro | 2 polegadas (50,8 mm) |
| Intervalo de espessura | 0,1 mm – 3,0 mm |
| Tolerância do diâmetro | ±0,10 mm |
| Acabamento da superfície | Polido num só lado (SSP) / Polido em ambos os lados (DSP) |
| Rugosidade da superfície | Disponível a pedido |
| Planicidade | Disponível a pedido |
| TTV | Disponível a pedido |
| Tipo de borda | Borda arredondada / Borda chanfrada |
| Temperatura de funcionamento | Até 1000 °C+ |
| Gama de transmissão ótica | 185 nm – 3500 nm |
| Processamento personalizado | Perfuração, corte em cubos, ranhura, revestimento |
Caraterísticas principais
Elevada transmissão ótica
A sílica fundida é reconhecida pelo seu excelente desempenho ótico numa ampla gama de comprimentos de onda. Dependendo do tipo de material selecionado, as pastilhas de quartzo podem proporcionar uma transmissão excecional desde os comprimentos de onda do ultravioleta profundo até aos do infravermelho. Isto torna-as adequadas para janelas óticas, sistemas laser, equipamento de imagem, instrumentos de espectroscopia e dispositivos fotónicos.
Excelente estabilidade térmica
Uma das vantagens mais importantes das pastilhas de quartzo é o seu coeficiente de expansão térmica extremamente baixo. Esta característica permite que o material mantenha a estabilidade dimensional durante as flutuações de temperatura e o processamento a altas temperaturas. Consequentemente, as pastilhas de quartzo são amplamente utilizadas no fabrico de semicondutores, em ensaios laboratoriais e em aplicações de processamento térmico em que a precisão é fundamental.
Resistência química superior
As pastilhas de quartzo apresentam uma excelente resistência à maioria dos ácidos, solventes e produtos químicos corrosivos. Esta propriedade permite-lhes funcionar de forma fiável em ambientes de processamento adversos e em laboratórios químicos. A sua estabilidade química também reduz os riscos de contaminação em processos de fabrico sensíveis.
Material de elevada pureza
Fabricadas a partir de sílica fundida sintética, estas pastilhas apresentam níveis de impurezas extremamente baixos e uma excelente consistência do material. A elevada pureza é essencial para aplicações nos setores dos semicondutores, da fotónica e da ótica de precisão, onde a contaminação pode afetar significativamente o desempenho do produto.
Qualidade de superfície de precisão
As pastilhas de quartzo podem ser fornecidas com polimento num só lado ou em ambos os lados, de modo a satisfazer os diferentes requisitos das aplicações. As superfícies polidas de alta qualidade melhoram o desempenho ótico, a aderência do revestimento e a consistência geral do processo.
Capacidades de fabrico por encomenda
Para além das pastilhas padrão, estão disponíveis soluções personalizadas, incluindo espessuras especiais, orifícios, ranhuras, perfilagem das arestas, corte a laser e revestimentos óticos. Esta flexibilidade permite aos clientes obter substratos adaptados aos seus projetos e processos de fabrico específicos.
Aplicações típicas
Investigação e Desenvolvimento no Setor dos Semicondutores
As pastilhas de quartzo de 2 polegadas são frequentemente utilizadas como materiais de substrato em laboratórios de semicondutores e centros de investigação. A sua estabilidade térmica e resistência química tornam-nas adequadas para a deposição de películas finas, o desenvolvimento de processos, estudos de embalagem ao nível da pastilha e a fabricação experimental de dispositivos.
Componentes óticos
A excelente transparência da sílica fundida torna as pastilhas de quartzo um material ideal para o fabrico de componentes óticos. São frequentemente utilizadas em janelas óticas, filtros, divisores de feixe, coberturas de sensores e dispositivos fotónicos.
MEMS e Microssistemas
Os sistemas microeletromecânicos requerem substratos com elevada estabilidade dimensional e excelentes propriedades mecânicas. As pastilhas de quartzo constituem uma plataforma fiável para o fabrico de MEMS e o desenvolvimento de dispositivos em microescala.
Dispositivos microfluídicos
Os substratos de quartzo são cada vez mais utilizados em chips microfluídicos para diagnóstico biomédico, análise química e sistemas de «laboratório num chip». A sua inércia química ajuda a prevenir a contaminação e garante resultados precisos nos testes.
Sensores e Instrumentos Científicos
Muitos sensores e instrumentos analíticos avançados utilizam substratos de quartzo devido à sua transparência ótica, resistência térmica e estabilidade. As aplicações incluem sensores de pressão, equipamentos de monitorização ambiental, sensores óticos e instrumentos de investigação científica.
Indústria do laser e da fotónica
As pastilhas de quartzo são amplamente utilizadas em sistemas laser e aplicações fotónicas, onde são necessárias uma elevada transmissão ótica e resistência térmica. Podem servir como materiais de base para revestimentos óticos e estruturas fotónicas especializadas.
Opções personalizadas disponíveis
Oferecemos serviços completos de personalização de pastilhas de quartzo, incluindo:
- Polido num só lado (SSP)
- Polido em ambos os lados (DSP)
- Pastilhas de quartzo ultrafinas
- Substratos de quartzo espessos
- Pastilhas de quartzo com orifícios de passagem
- Substratos de quartzo padronizados
- Revestimento AR
- Quartzo de grau UV
- Formas personalizadas
- Corte a laser
- Corte de precisão
- Afiação e chanfragem de arestas
A nossa equipa de engenharia pode fabricar pastilhas de quartzo de acordo com os desenhos e os requisitos técnicos dos clientes, dando apoio tanto ao desenvolvimento de protótipos como à produção em série.
FAQ
Qual é o tamanho padrão de uma pastilha de quartzo de 2 polegadas?
O diâmetro padrão de uma pastilha de quartzo de 2 polegadas é de 50,8 mm. A espessura pode variar consoante a aplicação, sendo que as opções mais comuns variam entre 0,3 mm e 1,0 mm.
Qual é a diferença entre as pastilhas de quartzo JGS1, JGS2 e JGS3?
O JGS1 está otimizado para a transmissão de radiação ultravioleta, o JGS2 é habitualmente utilizado em aplicações de luz visível e o JGS3 foi concebido para sistemas óticos de infravermelhos. O tipo adequado depende da gama de comprimentos de onda de funcionamento.
É possível fornecer pastilhas de quartzo com polimento em ambos os lados?
Sim. Estão disponíveis pastilhas de quartzo tanto com polimento de uma face (SSP) como de ambas as faces (DSP). O polimento de ambas as faces é recomendado para aplicações que exijam elevada planicidade, qualidade ótica superior ou processos de revestimento de precisão.
Podem fornecer dimensões personalizadas e usinagem especial?
Sim. É possível fabricar espessuras personalizadas, orifícios, ranhuras, tratamentos especiais nas arestas, revestimentos óticos e formas não padronizadas, de acordo com as especificações do cliente.
