1. Giới thiệu
Đánh bóng hai mặt (DSP) là công đoạn cuối cùng và quan trọng nhất trong quá trình gia công cơ học các tấm wafer thủy tinh silica nung chảy. Đây cũng là công đoạn gia công kéo dài nhất và đóng vai trò quyết định đối với chất lượng sản phẩm cuối cùng.
Trong quá trình này, các khuyết tật bề mặt thường gặp bao gồm các vết lõm, vết xước, mẻ cạnh, vết nứt và tình trạng vỡ hoàn toàn của tấm wafer. Trong số đó, các vết lõm và vết xước thường có thể được giảm thiểu hoặc thậm chí khắc phục thông qua việc tối ưu hóa quy trình và kiểm soát môi trường. Tuy nhiên, mẻ cạnh, vết nứt và vỡ là những khuyết tật không thể khắc phục, dẫn trực tiếp đến việc loại bỏ tấm wafer.
Đối với các tấm wafer silica nung chảy siêu mỏng, các khuyết tật liên quan đến sự gãy vỡ vẫn là thách thức chính trong việc đạt được năng suất cao và sản xuất ổn định.
2. Các loại khuyết tật do nứt gãy

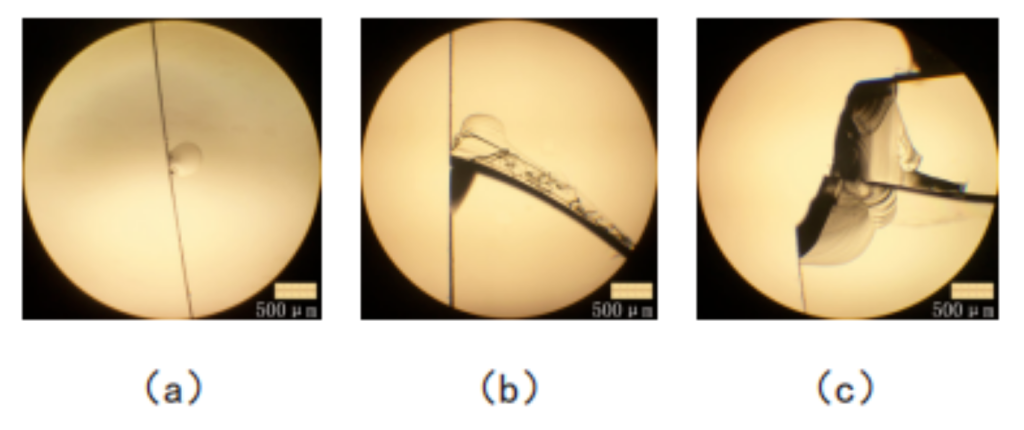

Các khuyết tật do nứt trong tấm thủy tinh thường bao gồm ba loại:
- Sứt mẻ mép (vỡ mép)
Thông thường được định nghĩa là những hư hỏng có thể nhìn thấy ở mép hoặc những mảnh vỡ bị thiếu có chiều dài lớn hơn 0,3 mm. - Sự lan truyền vết nứt
Các vết nứt thường bắt đầu từ các mép bị sứt mẻ và dần dần lan rộng vào bên trong thân tấm wafer. - Gãy hoàn toàn (vỡ)
Một khi các vết nứt lan rộng dưới tác động của ứng suất trong quá trình gia công hoặc xử lý tiếp theo, sẽ dẫn đến sự cố hỏng hóc nghiêm trọng của tấm wafer.
Trong thực tiễn công nghiệp, một khi phát hiện hiện tượng sứt mẻ cạnh, tấm wafer thường được phân loại là sản phẩm lỗi và loại bỏ khỏi quy trình gia công tiếp theo, do nó có nguy cơ cao bị hỏng trong các công đoạn tiếp theo.
3. Nguồn gốc của vết nứt trong quá trình đánh bóng hai mặt
Trong quá trình DSP, tấm wafer trải qua một trạng thái chuyển động phức tạp do các yếu tố sau đây tác động:
- Xoay tấm trên
- Xoay tấm dưới
- Chuyển động quay của bánh răng mặt trời
- Chuyển động của bánh răng mang (bánh răng hành tinh)
Trong những điều kiện này, tấm wafer phải chịu một chuyển động kết hợp giữa chuyển động quay quanh trục và tự quay, khiến việc phân tích ứng suất chính xác trở nên vô cùng phức tạp.
Tuy nhiên, số liệu thống kê sản xuất cho thấy một xu hướng rõ ràng: các khuyết tật gãy gần như luôn bắt đầu từ mép tấm wafer. Điều này cho thấy độ bền mép của tấm wafer là yếu tố chủ yếu quyết định hành vi gãy.
4. Độ bền mép là yếu tố chính dẫn đến hư hỏng
Khả năng chống nứt của một tấm wafer silica nung chảy chủ yếu được quyết định bởi độ bền mép của nó.
Để nâng cao độ ổn định cơ học, các tấm wafer thường được đưa vào quá trình vát cạnh (làm vát), giúp giảm sự tập trung ứng suất ở các mép. Một góc vát được thiết kế phù hợp sẽ cải thiện đáng kể khả năng chống nứt gãy.
Tuy nhiên, ngay cả khi đã có biện pháp bảo vệ mép, các thông số gia công không phù hợp hoặc tải trọng cơ học quá mức vẫn có thể dẫn đến sự xuất hiện của khuyết tật tại vùng vát cạnh.
5. Phân tích ứng suất tại mép tấm wafer
Trong quá trình DSP, mép tấm wafer phải chịu tác động của sự kết hợp các lực:
- F₁: Lực ép dọc
Chủ yếu do áp lực đánh bóng từ tấm trên gây ra. - F₂: Lực ngang
Chủ yếu do tác động ly tâm trong quá trình quay và lực phản ứng từ hệ thống vận chuyển gây ra.
Tại mép vát, các lực này có thể được phân tích thành:
- Lực pháp tuyến vuông góc với bề mặt vát
- Lực tiếp tuyến song song với bề mặt vát
Trạng thái ứng suất tổng hợp có thể được biểu diễn dưới dạng sự chồng chập của:
- Căng thẳng thông thường (thành phần nén/kéo)
- Áp suất cắt (thành phần trượt)
Khi các ứng suất này vượt quá giới hạn độ bền cơ học của thạch anh nung chảy, hiện tượng nứt sẽ xảy ra, thường bắt đầu từ mép và lan truyền vào trong.
6. Cơ chế hỏng hóc trong các tấm wafer siêu mỏng
Đối với các tấm wafer silica nung chảy siêu mỏng (thường có độ dày < 0,3 mm), nguy cơ gãy vỡ tăng lên đáng kể do một số yếu tố sau:
6.1 Giảm độ bền kết cấu
Khi độ dày giảm, độ cứng cơ học tổng thể của tấm wafer cũng giảm đáng kể, khiến nó trở nên nhạy cảm hơn với ứng suất bên ngoài.
6.2 Khu vực bảo vệ góc vát bị thu hẹp
Các tấm wafer siêu mỏng có thể tích vát cạnh và diện tích tiếp xúc nhỏ hơn nhiều. Do đó, tác dụng bảo vệ của việc vát cạnh bị suy giảm.
6.3 Sự gia tăng độ tập trung ứng suất
Trong cùng điều kiện đánh bóng:
- Diện tích tiếp xúc giảm
- Áp suất cục bộ trên mỗi đơn vị diện tích tăng lên
- Mức độ tập trung ứng suất ở mép tăng lên đáng kể
Điều này dẫn đến sự gia tăng nhanh chóng của cả ứng suất bình thường và ứng suất cắt tại mép.
7. Kết luận
Các khuyết tật nứt gãy trên các tấm wafer thủy tinh silica nung kết trong quá trình đánh bóng hai mặt chủ yếu do ứng suất quá mức tại mép tấm wafer gây ra. Khi tổng ứng suất pháp tuyến và ứng suất cắt vượt quá giới hạn độ bền cơ học của vật liệu, sẽ xảy ra hiện tượng sứt mẻ mép, lan truyền vết nứt và cuối cùng là gãy vỡ.
Các tấm wafer siêu mỏng đặc biệt dễ bị hư hỏng do độ dày giảm, khả năng bảo vệ mép bị suy yếu và sự tập trung ứng suất tăng cao.
Do đó, để nâng cao hiệu suất sản xuất wafer, cần phải tập trung mạnh mẽ vào:
- Tối ưu hóa độ bền mép
- Cải tiến thiết kế vát cạnh
- Kiểm soát áp suất đánh bóng
- Tối ưu hóa tốc độ quay
- Nâng cao tính ổn định của quá trình
Bằng cách kiểm soát cẩn thận các yếu tố này, có thể giảm đáng kể nguy cơ nứt vỡ, từ đó giúp tăng năng suất và nâng cao độ tin cậy trong quá trình sản xuất tấm wafer silica nung chảy.
