Topiony kwarc (znany również jako topiona krzemionka) jest jednym z najbardziej krytycznych materiałów o wysokiej wydajności stosowanych w nowoczesnych środowiskach przemysłowych, optycznych i półprzewodnikowych. Jego unikalne połączenie stabilności termicznej, przezroczystości optycznej i odporności chemicznej sprawia, że jest on niezbędny w ekstremalnych warunkach pracy, w których konwencjonalne szkło lub ceramika zawodzą.
1. Co to jest topiony kwarc?
Topiony kwarc to wysokiej czystości forma dwutlenku krzemu (SiO₂) wytwarzana przez stopienie naturalnego kryształu kwarcu lub syntetycznej krzemionki w ekstremalnie wysokich temperaturach (zwykle powyżej 1700°C) i szybkie schłodzenie do struktury niekrystalicznej (amorficznej).
W przeciwieństwie do standardowego szkła, stapiany kwarc posiada:
- Wyjątkowo niska rozszerzalność cieplna
- Wysoka transmisja optyczna UV do IR
- Doskonała obojętność chemiczna
- Wysoka temperatura mięknienia (~1,660°C)
Właściwości te sprawiają, że jest to preferowany materiał w przemyśle półprzewodnikowym, laserowym, lotniczym i chemicznym.
2. Okna ze stopionego kwarcu
2.1 Funkcja i cel
Okna z topionego kwarcu są przezroczystymi barierami optycznymi używanymi do izolowania środowisk, jednocześnie przepuszczając światło lub promieniowanie przy minimalnych zniekształceniach.
Są one szeroko stosowane w:
- Komory do procesów półprzewodnikowych
- Piece wysokotemperaturowe
- Systemy sterylizacji UV
- Sprzęt laserowy i fotoniczny
- Systemy próżniowe i plazmowe
2.2 Kluczowe zalety wydajności
| Własność | Zalety w zastosowaniach przemysłowych |
|---|---|
| Wysoka transmisja optyczna (zakres UV-IR) | Umożliwia dokładne wykrywanie optyczne i dostarczanie lasera |
| Niska rozszerzalność cieplna | Zapobiega pękaniu przy gwałtownych zmianach temperatury |
| Wysoka czystość | Minimalizuje zanieczyszczenie w środowiskach półprzewodnikowych |
| Odporność chemiczna | Stabilność w atmosferze kwaśnej i utleniającej |
2.3 Wgląd inżynieryjny
W środowiskach o wysokiej energii, takich jak komory do trawienia plazmowego, okna ze stopionego kwarcu zachowują integralność strukturalną nawet podczas cykli termicznych i bombardowania jonowego. To czyni je lepszymi od szkła borokrzemowego w zaawansowanych systemach produkcyjnych.
3. Rurki z topionego kwarcu
3.1 Rola przemysłowa
Rury ze stopionego kwarcu to cylindryczne elementy stosowane głównie w procesach termicznych, chemicznych i półprzewodnikowych. Działają one jako:
- Komory reakcyjne
- Rury pieca
- Rurki dyfuzyjne i utleniające
- Przewody transportu chemicznego
3.2 Dlaczego rury kwarcowe mają krytyczne znaczenie
Współczynnik rozszerzalności cieplnej kwarcu≈0,55×10-6/K
Ta wyjątkowo niska rozszerzalność cieplna jest powodem, dla którego rury kwarcowe mogą wytrzymać szybkie cykle ogrzewania i chłodzenia bez deformacji lub pękania.
3.3 Zastosowanie w przemyśle półprzewodników
Rury kwarcowe są stosowane w przetwarzaniu płytek:
- Piece do utleniania termicznego
- Systemy LPCVD (niskociśnieniowe chemiczne osadzanie z fazy gazowej)
- Procesy wyżarzania
Ich bardzo wysoka czystość zapewnia, że żadne zanieczyszczenia metaliczne nie wpływają na jakość płytek.
3.4 Główne zalety
- Odporność na wysoką temperaturę (>1200°C pracy ciągłej)
- Doskonała odporność na szok termiczny
- Wysoka czystość chemiczna
- Stabilna wydajność mechaniczna w próżni
4. Optyczne systemy ze stopionego kwarcu
4.1 Przegląd
Optyczne systemy ze stopionego kwarcu obejmują soczewki, pryzmaty, rozdzielacze wiązki i specjalistyczne zespoły optyczne stosowane w środowiskach o wysokiej precyzji.
Systemy te są przeznaczone do:
- Kształtowanie wiązki laserowej
- Litografia UV
- Spektroskopia
- Optyka kosmiczna
- Oprzyrządowanie naukowe
4.2 Charakterystyka wydajności optycznej
| Własność | Korzyści inżynieryjne |
|---|---|
| Szeroka transmisja spektralna (od głębokiego UV do IR) | Umożliwia tworzenie wielopasmowych systemów optycznych |
| Niska dwójłomność | Utrzymuje jakość wiązki w zastosowaniach laserowych |
| Wysoka odporność na promieniowanie | Nadaje się do środowisk kosmicznych i nuklearnych |
| Niska fluorescencja | Niezbędny do precyzyjnej spektroskopii |
4.3 Przypadek użycia półprzewodników i fotoniki
W systemach fotolitograficznych optyka ze stopionego kwarcu jest wykorzystywana do precyzyjnego przesyłania światła UV w celu wzorcowania obwodów w skali nanometrowej. Wszelkie zniekształcenia materiału miałyby bezpośredni wpływ na wydajność chipów, dzięki czemu kwarc stał się standardem w branży.
5. Uwagi dotyczące produkcji i jakości
Wysokowydajne komponenty z topionego kwarcu wymagają ścisłej kontroli produkcji:
- Czystość surowca (SiO₂ ≥ 99,99%)
- Kontrolowane topienie w wysokiej temperaturze
- Precyzyjna obróbka i polerowanie
- Kontrola defektów powierzchni (standardy zarysowania/wykopania)
- Kontrola tolerancji wymiarowej (szczególnie w przypadku półprzewodników)
Zaawansowani dostawcy zapewniają również:
- Niestandardowy projekt geometrii
- Powłoka (warstwy antyrefleksyjne / ochronne)
- Opakowania do pomieszczeń czystych
- Certyfikacja identyfikowalności
6. Topiony kwarc a materiały alternatywne
| Materiał | Stabilność termiczna | Jakość optyczna | Odporność chemiczna | Zastosowanie przemysłowe |
|---|---|---|---|---|
| Kwarc stapiany | Doskonały | Doskonały (UV-IR) | Doskonały | Półprzewodniki, optyka |
| Szkło borokrzemowe | Średni | Dobry | Średni | Sprzęt laboratoryjny, systemy niskotemperaturowe |
| Szafir | Bardzo wysoka | Doskonały | Doskonały | Ekstremalna optyka, okna ciśnieniowe |
| Standardowe szkło | Niski | Ograniczony | Niski | Ogólne zastosowanie |
7. Dlaczego przemysł preferuje topiony kwarc
Z inżynieryjnego punktu widzenia, topiony kwarc jest wybierany, gdy wymagane są trzy warunki jednocześnie:
- Odporność na wysokie temperatury
- Wysoka wydajność optyczna
- Stabilność chemiczna i środowiskowa
Ta kombinacja jest rzadka w materiałach inżynieryjnych, dzięki czemu kwarc jest strategicznym materiałem w zaawansowanych ekosystemach produkcyjnych.
8. Wnioski

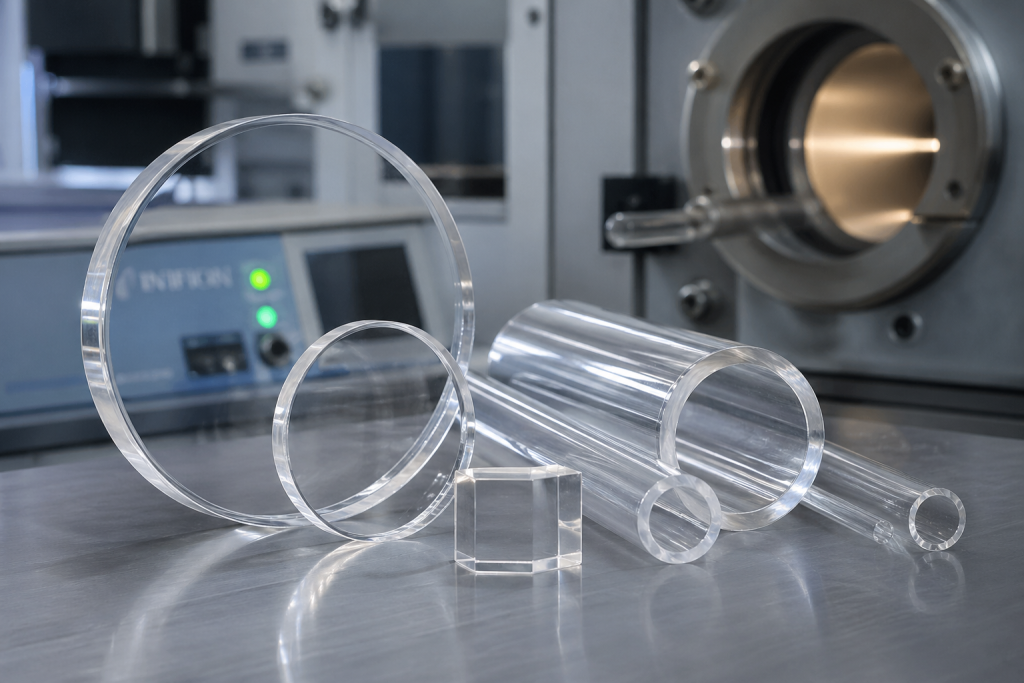

Elementy ze stopionego kwarcu - w tym okna, rury i systemy optyczne - odgrywają fundamentalną rolę w nowoczesnych branżach zaawansowanych technologii. Ich wydajność jest definiowana przez wyjątkową stabilność termiczną, przezroczystość optyczną i odporność chemiczną, co czyni je niezbędnymi w produkcji półprzewodników, fotonice, lotnictwie i przetwórstwie chemicznym.
Ponieważ wymagania przemysłowe nadal ewoluują w kierunku wyższej precyzji i trudniejszych warunków, zapotrzebowanie na rozwiązania z topionego kwarcu będzie nadal rosło.
