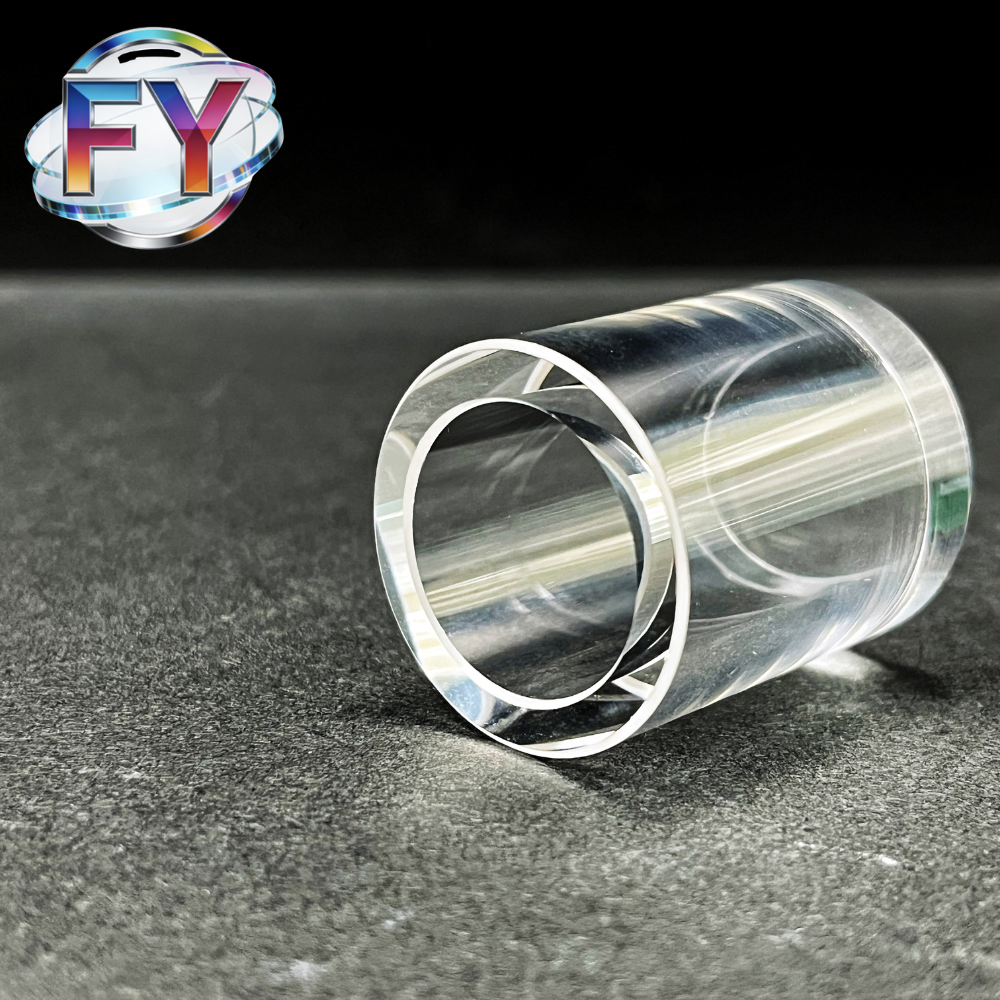

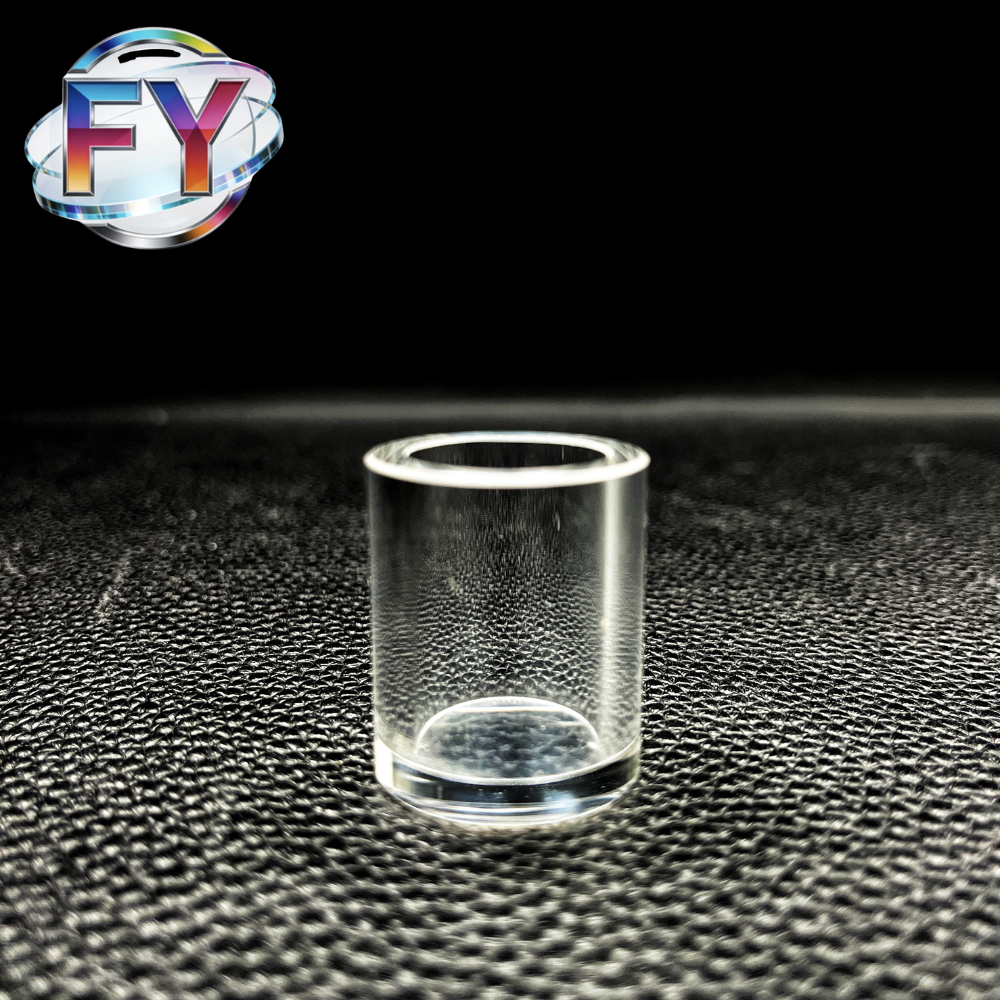

Les tubes saphir sont des composants tubulaires avancés fabriqués à partir d'oxyde d'aluminium monocristallin de haute pureté (Saphir (monocristal d'Al₂O₃)). Combinant une résistance mécanique exceptionnelle, une résistance thermique extrême et une grande transparence optique, les tubes en saphir sont largement utilisés dans des environnements exigeants où les matériaux conventionnels tels que le quartz, le verre ou l'alumine ne peuvent pas répondre aux exigences de performance.
Grâce à leur structure cristalline unique, les tubes en saphir offrent une durabilité supérieure, une inertie chimique et une stabilité dimensionnelle, même dans des conditions d'utilisation difficiles. Ces propriétés en font un matériau essentiel dans le traitement des semi-conducteurs, les fours à haute température, les systèmes optiques et l'instrumentation analytique.
Avantages principaux
1. Résistance thermique exceptionnelle
Le saphir a un point de fusion d'environ 2050°C et conserve une excellente stabilité structurelle à des températures extrêmes. Les tubes en saphir peuvent fonctionner en continu dans des environnements à haute température (jusqu'à ~2000°C sous vide ou dans des atmosphères inertes), ce qui les rend idéaux pour les systèmes de fours, le traitement thermique et les applications à haute énergie.
2. Résistance mécanique et dureté supérieures
Avec une dureté Mohs de 9, le saphir est l'un des matériaux d'ingénierie les plus durs qui soient. Les tubes en saphir présentent une résistance exceptionnelle à l'usure et aux rayures, ainsi qu'une longue durée de vie. Ils sont nettement plus performants que les tubes en quartz et en céramique dans les environnements abrasifs ou à forte charge.
3. Transmission optique large
Les tubes en saphir offrent une excellente transmission optique sur une large gamme spectrale, de l'ultraviolet (UV) à l'infrarouge (IR) (environ 200-5000 nm). Ils conviennent donc aux tubes de protection optique, aux systèmes laser, aux enveloppes de lampes et aux applications spectroscopiques.
4. Excellente stabilité chimique
Le saphir est très résistant aux acides, aux alcalis et aux gaz corrosifs. Il reste stable dans des environnements chimiques et plasmatiques agressifs, ce qui le rend adapté au traitement des semi-conducteurs et aux systèmes d'analyse chimique.
5. Isolation électrique élevée
En tant que matériau diélectrique, le saphir offre d'excellentes propriétés d'isolation électrique, ce qui en fait un matériau idéal pour les systèmes électroniques à haute tension ou à haute fréquence.
Spécifications techniques
| Paramètres | Spécifications |
|---|---|
| Matériau | Al₂O₃ monocristallin (saphir) |
| La pureté | ≥ 99.99% |
| Diamètre extérieur | 0,5 mm - 200 mm |
| Diamètre intérieur | 0,2 mm - 180 mm |
| Longueur | Jusqu'à 1200 mm |
| Transmission optique | 200 - 5000 nm |
| Température de fonctionnement | Jusqu'à ~2000°C (vide/gaz inerte) |
| Dureté | Mohs 9 |
Applications typiques
Industrie des semi-conducteurs
Utilisés comme tubes de traitement, manchons de protection, composants de manipulation des plaquettes et pièces isolantes dans les équipements d'épitaxie, de diffusion et de traitement au plasma.
Systèmes de four à haute température
Largement utilisés comme tubes de protection des thermocouples, tubes d'observation et composants structurels dans des environnements de chaleur extrême.
Systèmes optiques et laser
Utilisé dans les tubes de protection laser, les chemins de transmission optique, les enveloppes de lampes et les assemblages optiques de haute précision.
Instruments analytiques et scientifiques
Utilisé dans les systèmes de spectroscopie, les chambres d'analyse chimique et les équipements de laboratoire nécessitant à la fois transparence et durabilité.
Applications industrielles et aérospatiales
Convient aux environnements difficiles impliquant des températures élevées, des contraintes mécaniques et des conditions corrosives.
Tubes KY vs EFG Sapphire (Principales différences)
Les tubes en saphir sont principalement fabriqués selon deux méthodes : Kyropoulos (KY) et Edge-Defined Film-Fed Growth (EFG). Chacune présente des avantages distincts en fonction des exigences de l'application.
| Aspect | KY Sapphire Tube | EFG Sapphire Tube |
|---|---|---|
| Méthode de fabrication | Fabriqué à partir de cristal cultivé en masse | Croissance directe en forme de tube |
| Qualité du cristal | Plus élevé (peu de défauts, peu de stress) | Modéré |
| Performances optiques | ممتاز (grande uniformité) | Bon |
| Résistance mécanique | Plus élevé | Modéré |
| Flexibilité dimensionnelle | Élevée (usinage de précision) | Limité par le processus de croissance |
| Coût | Plus élevé | Plus rentable |
| Utilisation typique | Optique haut de gamme, semi-conducteurs | Applications industrielles et générales |
Résumé :
- Les tubes en saphir KY sont préférés pour les applications de haute précision et de haute performance.
- Les tubes saphir EFG conviennent mieux aux applications industrielles à grande échelle et sensibles aux coûts.
Options de personnalisation
Les tubes en saphir peuvent être personnalisés pour répondre aux besoins d'applications spécifiques, notamment :
- Contrôle de la précision des diamètres extérieur et intérieur
- Personnalisation de la longueur jusqu'à 1200 mm
- Finition de la surface : telle que cultivée, rectifiée ou polie optiquement.
- Polissage simple ou double
- Orientation du cristal (axe C, axe A, etc.)
- Contrôle serré des tolérances pour les applications critiques
FAQ
Q1 : Quels sont les principaux avantages des tubes en saphir par rapport aux tubes en quartz ?
A1 : Les tubes en saphir offrent une dureté nettement plus élevée, une meilleure stabilité thermique, une résistance chimique supérieure et une transmission optique plus large, en particulier dans les environnements difficiles.
Q2 : Les tubes en saphir peuvent-ils être utilisés dans des environnements à très haute température ?
A2 : Oui. Les tubes en saphir peuvent fonctionner à des températures avoisinant les 2000°C sous vide ou sous gaz inerte, ce qui les rend adaptés aux applications thermiques extrêmes.
Q3 : Quel est le meilleur tube saphir, KY ou EFG ?
A3 : Les tubes saphir KY offrent une qualité de cristal supérieure et sont idéaux pour les applications haut de gamme, tandis que les tubes EFG sont plus économiques et conviennent à une utilisation industrielle générale.
