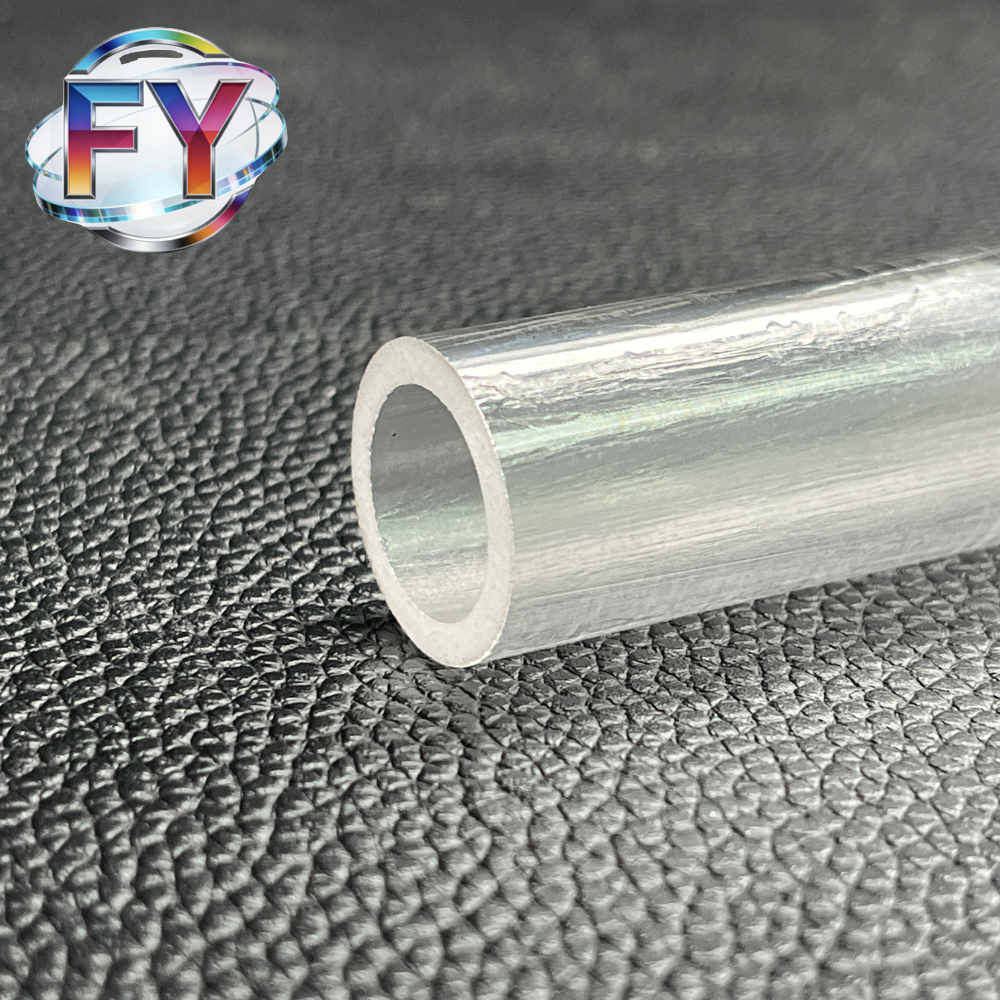

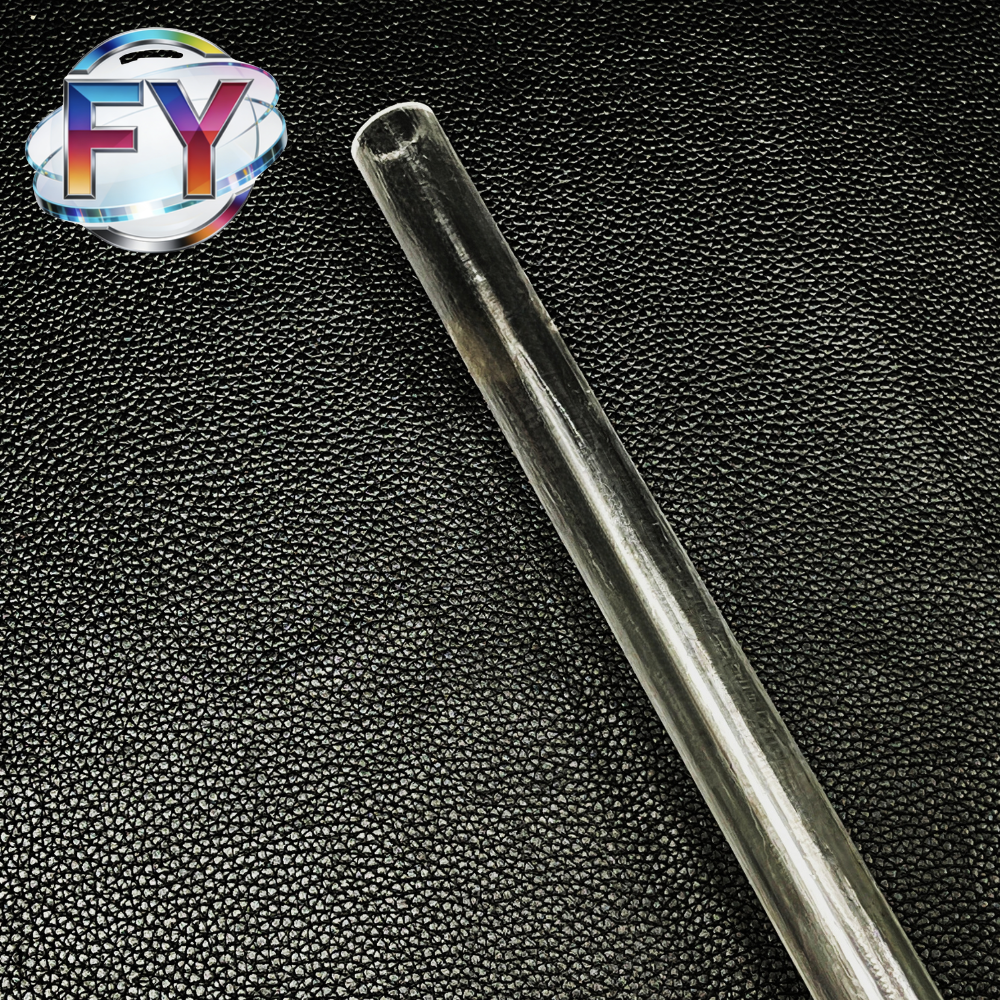

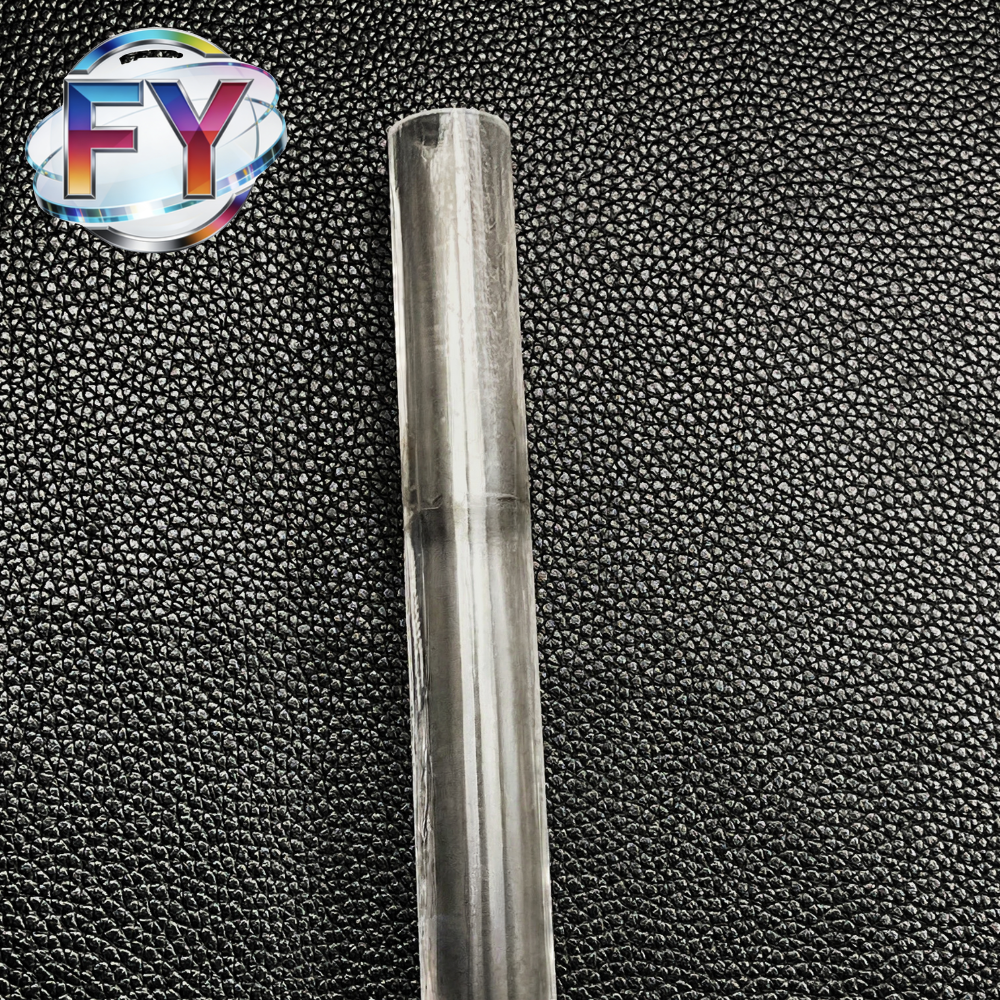

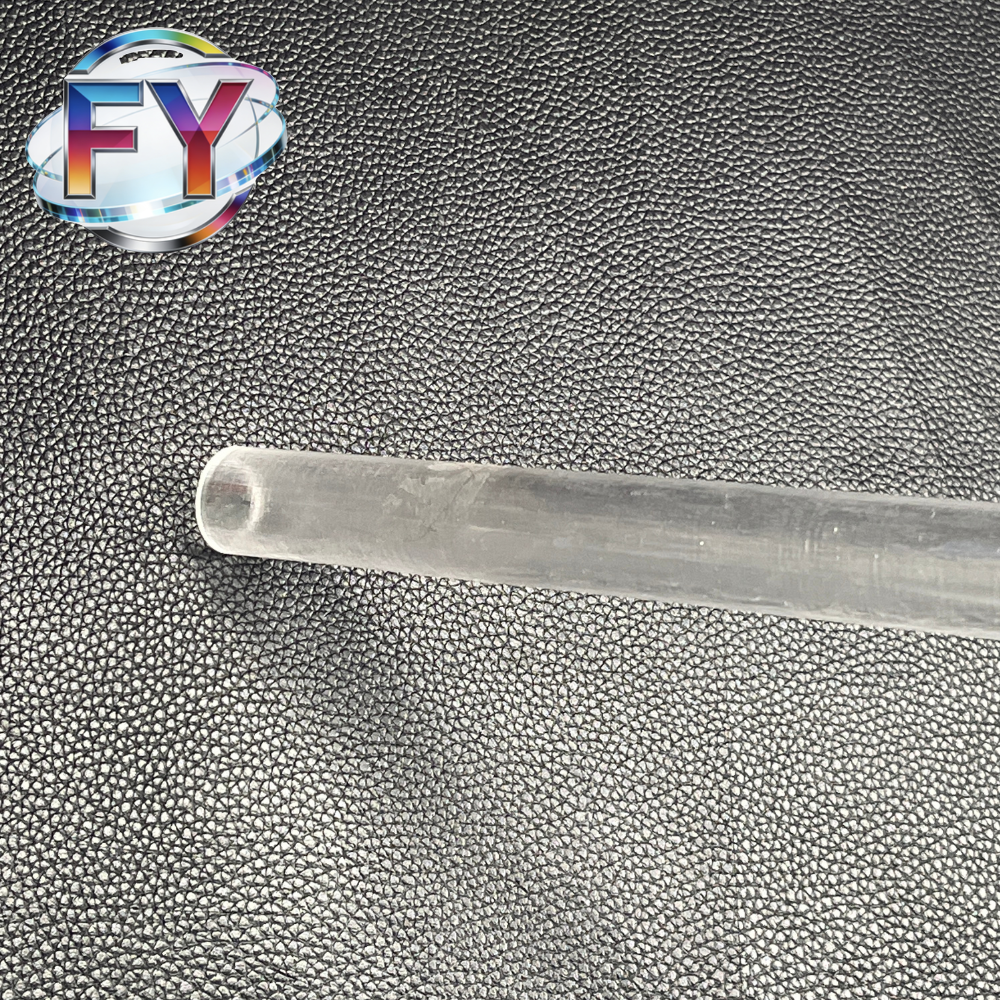

إن أنبوب الياقوت EFG (النمو المُغذّى بغشاء محدد الحواف) هو مكون مجوف عالي الأداء مصنوع من أكسيد الألومنيوم أحادي البلورة (Al₂O₃). وعلى عكس التصنيع الآلي التقليدي من الكريات المزروعة بالكيماويات، تتيح طريقة EFG نموًا شبه شبكي الشكل، مما يقلل بشكل كبير من نفايات المواد وتكاليف التصنيع.
مع خصائص استثنائية مثل الصلابة الشديدة (موس 9)، ومقاومة درجات الحرارة العالية (>2000 درجة مئوية)، والنقل البصري الممتاز (190 نانومتر - 5 ميكرومتر)، والاستقرار الكيميائي الفائق، تُستخدم أنابيب الياقوت على نطاق واسع في البيئات الصعبة حيث لا يمكن أن يكون أداء الكوارتز أو الزجاج موثوقًا.
الميزات والمزايا الرئيسية
1. نمو قريب من الشكل الصافي (فعال من حيث التكلفة)
- النمو الأنبوبي المباشر عبر طريقة EFG
- تقليل فقد المواد وزمن التصنيع الآلي
- مثالية للأنابيب طويلة الطول وكبيرة القطر
2. مقاومة فائقة لدرجات الحرارة العالية
- نقطة انصهار تصل إلى 2050-2100 درجة مئوية
- تشغيل مستقر في درجات حرارة تصل إلى 2000 درجة مئوية
- مناسبة للبيئات الحرارية القاسية
3. خصائص بصرية ممتازة

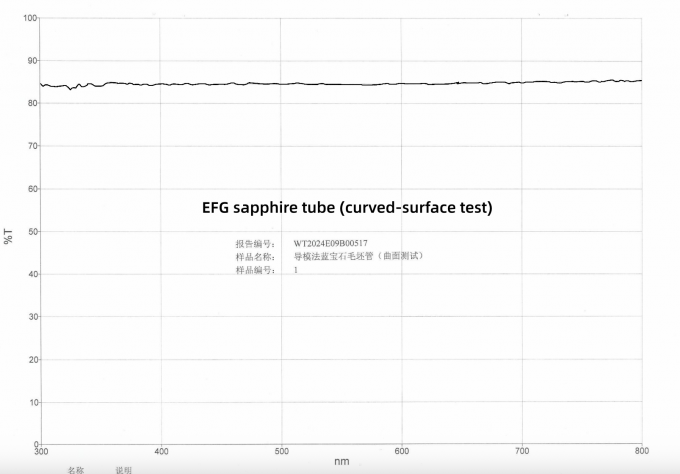

- نطاق إرسال واسع: 190 نانومتر - 5000 نانومتر (من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء)
- نفاذية عالية للضوء المرئي: ≥85%
- مثالية للنوافذ الضوئية وأنظمة الليزر
4. مقاومة فائقة للمواد الكيميائية
- مقاومة للأحماض والقلويات
- مقاومة ممتازة للتآكل في البيئات القاسية
- مناسبة لأشباه الموصلات والصناعات الكيميائية
5. قوة ميكانيكية استثنائية
- الصلابة: موس 9 (تأتي في المرتبة الثانية بعد الماس)
- مقاومة عالية للتآكل وعمر خدمة طويل
- يحافظ على السلامة في ظروف الضغط العالي
المواصفات الفنية
| الممتلكات | القيمة |
|---|---|
| المواد | بلورة واحدة من الأل₂O₃ (ياقوت) |
| طريقة النمو | EFG / KY |
| النقاء | ≥99.991.99% |
| البنية البلورية | سداسي الأضلاع |
| الصلابة | موس 9 |
| الكثافة | 3.97 جم/سم مكعب |
| نقطة الانصهار | 2050-2100°C |
| درجة حرارة العمل القصوى | ≤2000°C |
| قوة الشد | 275 - 400 ميجا باسكال |
| قوة الانثناء | 480 - 895 ميجا باسكال |
| معامل يونغ | 435 جيجا باسكال |
| نطاق الإرسال | 190 نانومتر - 5 ميكرومتر |
| النفاذية المرئية | ≥85% |
| معامل الانكسار | ~1.76 |
| جودة السطح | 20/10 - 80/50 ق/50 ق/د |
| خشونة السطح | <0.3 نانومتر |
إمكانية التخصيص
| المعلمة | النطاق |
|---|---|
| القطر الخارجي (OD) | 0.1 - 350 مم |
| القطر الداخلي (ID) | قابل للتخصيص |
| الطول | 0.1 - 500 مم |
| سُمك الجدار | 0.1 مم كحد أدنى |
| تفاوت الأبعاد | ± 0.1 مم |
| تفاوت السماكة | ± 0.01 - 0.10 مم |
| التوازي | ≤5′ |
| التسطيح | λ/4 @ 633 نانومتر |
✔ الخيارات المتاحة:
- التلميع / الطحن / التشطيب البصري
- الشطب ومعالجة الحواف
- اتجاه البلورة (مستويات C، A، M، R)
- أشكال مخصصة وأشكال هندسية معقدة
طريقة نمو مجموعة EFG (لماذا هي مهمة)
تستخدم طريقة النمو بتغذية غشاء محدد الحواف (EFG) حركة شعيرية لسحب الألومينا المنصهرة من خلال قالب على شكل قالب، حيث يحدث التبلور بتوجيه من بلورة البذور.
مزايا EFG:
- تحكم مباشر في شكل المقطع العرضي
- النمو البلوري المستمر
- إنتاج متزامن متعدد الأنابيب متعدد الأنابيب
- تحسن كبير في كفاءة الإنتاج بشكل ملحوظ
- انخفاض التكلفة مقارنة بالتشغيل الآلي KY
أنابيب الياقوت EFG مقابل أنابيب الياقوت KY
| الميزة | EFG | كنتاكي |
|---|---|---|
| التصنيع | النمو المباشر | مُصنَّع من البولي |
| التكلفة | أقل | أعلى |
| القدرة على الحجم | ممتازة للأنابيب الطويلة | محدودة |
| التوحيد الكريستالي | جيد | ممتاز |
| التطبيق | صناعي/على نطاق واسع | بصريات دقيقة |
التطبيقات
- معدات أشباه الموصلات (أنابيب المعالجة، أنابيب الحماية)
- الأنظمة البصرية (النوافذ والعدسات ومكونات الليزر)
- أنظمة الأشعة تحت الحمراء والأشعة فوق البنفسجية
- الأفران ذات درجة الحرارة العالية
- بيئات المعالجة الكيميائية
- أنظمة الفضاء والدفاع
- مكونات ميكانيكية دقيقة (بما في ذلك المحامل)
الأسئلة الشائعة
س1: ما هو أنبوب الياقوت؟
الأنبوب الياقوتي عبارة عن مكون أسطواني مجوف مصنوع من بلورة واحدة من Al₂O₃O₃، وهو ما يوفر صلابة استثنائية وثباتًا حراريًا وشفافية بصرية.
س2: ما هي ميزة أنابيب الياقوت EFG؟
تُزرع أنابيب EFG مباشرةً في الشكل، مما يقلل التكلفة ويتيح أطوالاً أطول مقارنةً بالطرق التقليدية KY.
س3: هل يمكنكم توفير مقاسات مخصصة؟
نعم، يتوفر التخصيص الكامل للأبعاد والتفاوتات والتشطيبات السطحية واتجاه البلورات.
