최신 반도체 제조는 매우 정밀하고 오염을 제어하는 공정에 의존합니다. 웨이퍼 제조부터 열처리 및 플라즈마 처리까지 반도체 장비 내부에 사용되는 모든 재료는 초고순도를 유지하면서 혹독한 작동 환경을 견뎌내야 합니다. 모든 엔지니어링 재료 중에서 석영은 반도체 장비에 가장 널리 사용되는 재료 중 하나가 되었습니다.
석영은 열 안정성, 내화학성, 광학 투명성, 매우 낮은 오염도 특성의 독특한 조합으로 반도체 생산 라인 전반에 걸쳐 필수적인 소재입니다.
이 문서에서는 그 이유를 설명합니다. 쿼츠 반도체 제조 장비에 사용되는 석영은 어떤 부품에 주로 사용되는지, 그리고 석영의 물성이 첨단 반도체 공정을 어떻게 지원하는지 알아보세요.
반도체 응용 분야에서의 석영 이해
반도체 제조에서 “쿼츠”는 일반적으로 다음을 의미합니다. 고순도 용융 석영 또는 용융 실리카 소재 주로 이산화규소(SiO₂)로 만들어집니다. 일반 산업용 유리와 달리 반도체 등급 석영은 금속 불순물이 극히 적고 고도로 제어된 물리적 특성을 제공합니다.
고순도 석영 부품은 일반적으로 엄격한 반도체 장비 사양을 충족하기 위해 정밀 가공 기술을 통해 제조됩니다.
이러한 구성 요소는 주로 다음에서 작동합니다:
- 고온 환경
- 진공 챔버
- 부식성 화학 공정
- 플라즈마 시스템
- 웨이퍼 처리 시스템
- 광학 및 UV 전송 애플리케이션
미세한 오염도 웨이퍼 수율을 떨어뜨릴 수 있습니다. 따라서 재료 선택은 공정 안정성과 제조 성능에 직접적인 영향을 미칩니다.
반도체 장비에 석영이 사용되는 주요 이유
1. 탁월한 내열성
반도체 제조에는 종종 다음 온도를 초과하는 온도가 포함됩니다. 1000°C, 특히 산화, 확산, 어닐링 및 증착 공정 중에 발생합니다.
쿼츠가 제공합니다:
- 높은 연화 온도
- 낮은 열 팽창
- 뛰어난 열 충격 저항성
- 반복적인 가열 사이클에서 치수 안정성
기존 유리 소재와 달리 석영은 균열이나 변형 없이 급격한 온도 변화를 견딜 수 있습니다.
따라서 용광로 환경 및 열처리 시스템에 이상적입니다.
일반적인 애플리케이션은 다음과 같습니다:
- 석영 용광로 튜브
- 확산 튜브
- 쿼츠 웨이퍼 보트
- 프로세스 챔버
2. 초고순도로 오염 위험 감소
오염 제어는 반도체 제조에서 가장 중요한 과제 중 하나입니다.
미량 금속 입자는 나노미터 규모의 결함을 생성하여 칩 성능에 큰 영향을 미칠 수 있습니다.
반도체 등급의 쿼츠가 제공합니다:
- 매우 낮은 불순물 수준
- 파티클 생성 최소화
- 낮은 가스 배출 특성
- 뛰어난 프로세스 청결도
고순도 용융 실리카는 금속 불순물을 백만 분의 1 또는 10억 분의 1 수준으로만 포함할 수 있습니다.
석영은 화학적으로 안정적이고 공정 중에 오염 물질을 쉽게 방출하지 않기 때문에 높은 웨이퍼 수율을 유지하는 데 도움이 됩니다.
3. 뛰어난 내화학성
반도체 공정에는 다음과 같은 독성이 강한 화학 물질이 사용됩니다:
- 불산 혼합물
- 질산
- 황산
- 공정 가스
- 화학 물질 청소
석영은 여러 부식성 환경에 대한 내성이 뛰어나며 장기간 노출되어도 구조적 무결성을 유지합니다.
화학적 안정성 덕분에 습식 처리 시스템과 공정 챔버에서 안정적으로 작동할 수 있습니다.
일반적인 예는 다음과 같습니다:
- 석영 반응 튜브
- 화학 공정 용기
- 습식 에칭 장비 부품
4. 뛰어난 광 투과 특성
많은 반도체 공정은 자외선과 적외선 에너지에 의존합니다.
석영은 뛰어난 광학적 특성을 가지고 있습니다:
- 높은 자외선 투과율
- 광범위한 스펙트럼 투명성
- 낮은 광학 흡수
- 높은 온도에서도 안정적인 성능
이러한 속성은 특히 다음과 같은 경우에 중요합니다:
- UV 경화 시스템
- 리소그래피 시스템
- 레이저 가공 장비
- 광학 모니터링 시스템
일반 유리에 비해 석영은 강한 자외선 환경에서 훨씬 더 뛰어난 성능을 발휘합니다.
5. 플라즈마 처리와의 호환성
첨단 반도체 제조는 점점 더 플라즈마 기반 기술에 의존하고 있습니다:
- 플라즈마 에칭
- PECVD
- 드라이 클리닝
- 표면 처리
쿼츠는 다음과 같은 이유로 플라즈마 호환성이 우수합니다:
- 안정적인 유전체 특성
- 낮은 오염 발생
- 프로세스 내구성
많은 플라즈마 챔버에는 공정 일관성을 유지하면서 입자 발생을 최소화하도록 설계된 정밀 석영 부품이 포함되어 있습니다.
반도체 장비에 사용되는 일반적인 석영 부품
쿼츠는 반도체 생산 시스템 전반에 걸쳐 다양한 형태로 존재합니다.
일반적인 구성 요소는 다음과 같습니다:
석영 용광로 튜브
고온 조건에서 산화 및 확산 과정에서 사용됩니다.

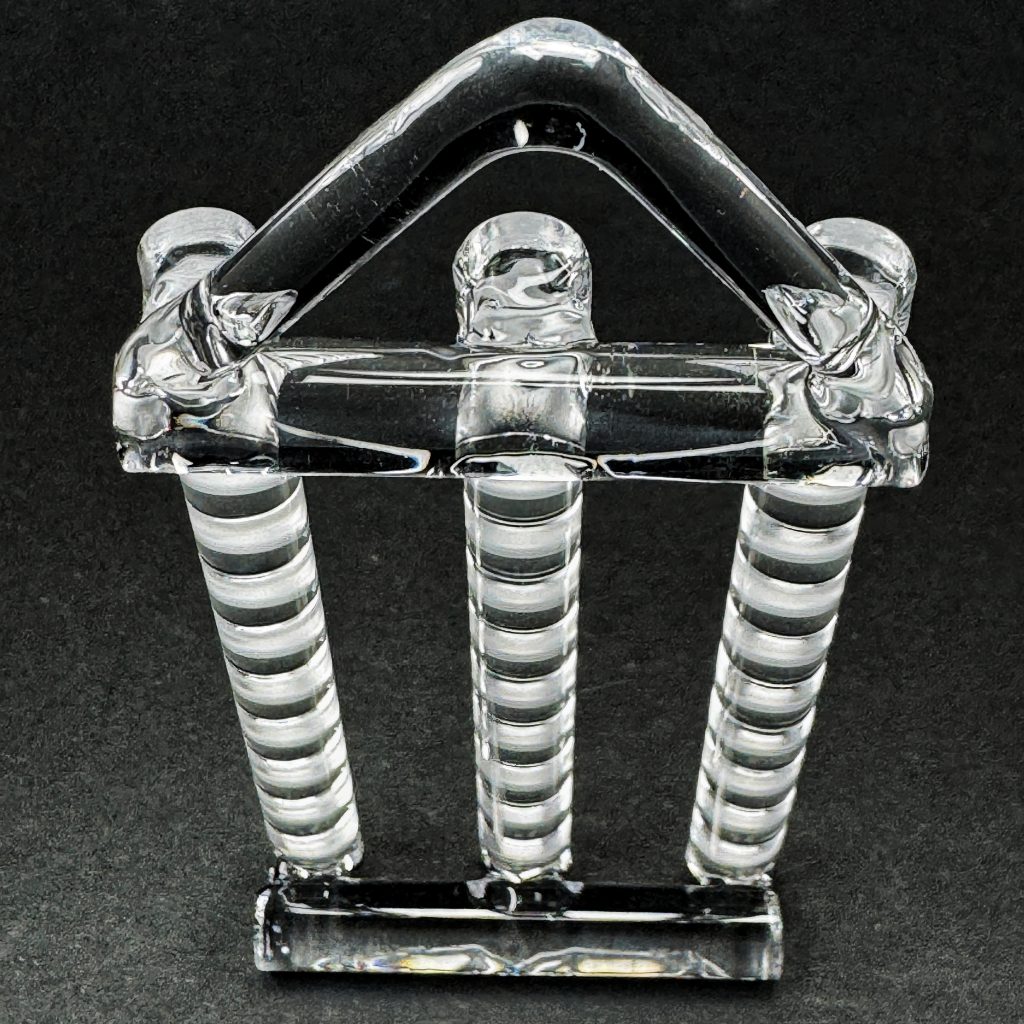

쿼츠 웨이퍼 보트
열처리 시스템을 통해 웨이퍼를 지지하고 운송합니다.
쿼츠 링
플라즈마 에칭 및 증착 챔버에서 널리 사용됩니다.
쿼츠 윈도우
프로세스 환경을 격리하면서 광학 모니터링 및 자외선 투과를 허용합니다.
석영 종 항아리
진공 호환 챔버 구조를 제공하세요.
쿼츠 샤워 헤드
증착 작업 중에 공정 가스를 균일하게 분배합니다.
맞춤형 정밀 석영 부품
많은 반도체 툴에는 개별 장비 플랫폼에 맞게 설계된 고도로 전문화된 석영 형상이 필요합니다.
일반 유리를 사용하지 않는 이유는 무엇인가요?
일반적인 질문은 다음과 같습니다:
반도체 제조업체가 단순히 유리를 사용할 수 없는 이유는 무엇일까요?
해답은 성능 요구 사항에 있습니다.
| 속성 | 일반 유리 | 고순도 석영 |
|---|---|---|
| 최대 온도 저항 | Lower | 훨씬 더 높음 |
| 열 충격 저항 | 보통 | 우수 |
| 자외선 투과 | 제한적 | 우수 |
| 화학적 안정성 | 보통 | 우수 |
| 순도 | Lower | 매우 높음 |
| 반도체 호환성 | 제한적 | 우수 |
일반 유리는 비용이 저렴할 수는 있지만 반도체 제조 요건을 충족할 수는 없습니다.
공정 신뢰성과 오염 제어는 항상 우선 순위가 높습니다.
첨단 반도체 제조에서 석영의 미래 수요
반도체 기술이 발전함에 따라
- 더 작은 프로세스 노드
- 더 높은 웨이퍼 처리량
- 고급 패키징
- 화합물 반도체
- AI 및 고성능 컴퓨팅 애플리케이션
장비 환경은 점점 더 까다로워지고 있습니다.
이러한 추세로 인해 수요가 증가하고 있습니다:
- 고순도 석영 소재
- 더 엄격한 치수 허용 오차
- 향상된 표면 품질
- 맞춤형 정밀 석영 가공
쿼츠는 차세대 반도체 기술을 구현하는 데 계속해서 중요한 역할을 하고 있습니다.
최종 생각
석영은 반도체 장비 내부의 보조 재료 그 이상입니다. 공정 안정성, 오염 감소, 제조 성능에 직접적으로 기여합니다.
고순도, 내열성, 화학적 내구성, 광학 성능의 독특한 조합으로 반도체 제조 환경에서 가장 필수적인 소재 중 하나입니다.
반도체 장비가 발전함에 따라 정밀 석영 부품은 효율성, 수율 및 공정 신뢰성을 유지하는 데 필수적인 요소로 남을 것입니다.
추천 FAQ
반도체 장비에서 유리보다 석영이 선호되는 이유는 무엇인가요?
석영은 일반 유리보다 순도, 내열성, 화학적 안정성이 우수합니다.
석영은 반도체 용광로 온도를 견딜 수 있나요?
예. 고순도 석영 부품은 1000°C 이상의 환경에서도 작동할 수 있습니다.
일반적으로 어떤 반도체 부품이 석영으로 만들어지나요?
퍼니스 튜브, 웨이퍼 보트, 링, 벨 항아리, 광학 창 및 공정 챔버 구성 요소.
용융 실리카는 석영과 동일한가요?
둘 다 주로 이산화규소 소재이지만, 애플리케이션 요구 사항에 따라 제조 방법과 순도 특성이 다를 수 있습니다.
