Termék áttekintés

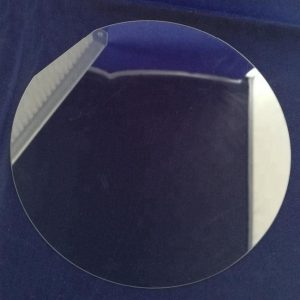

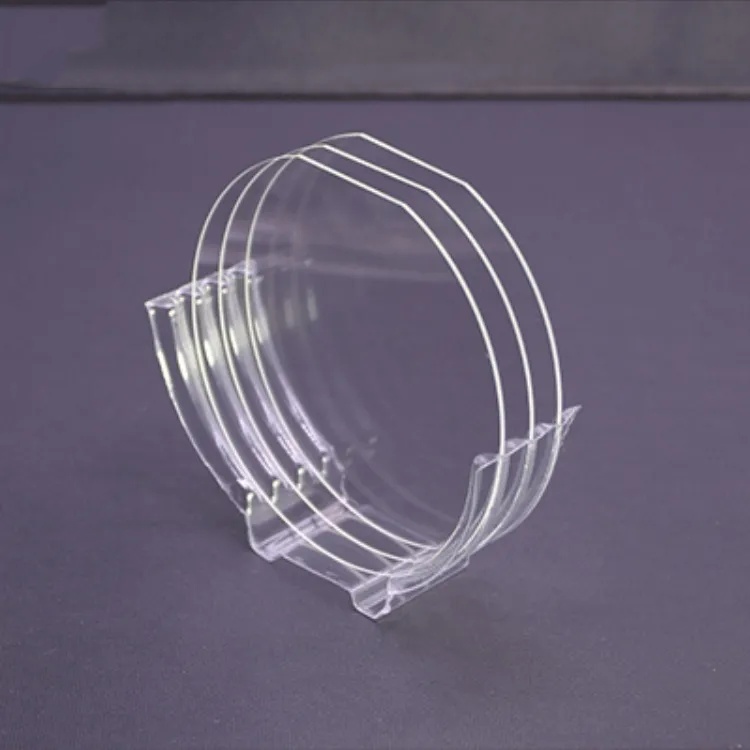

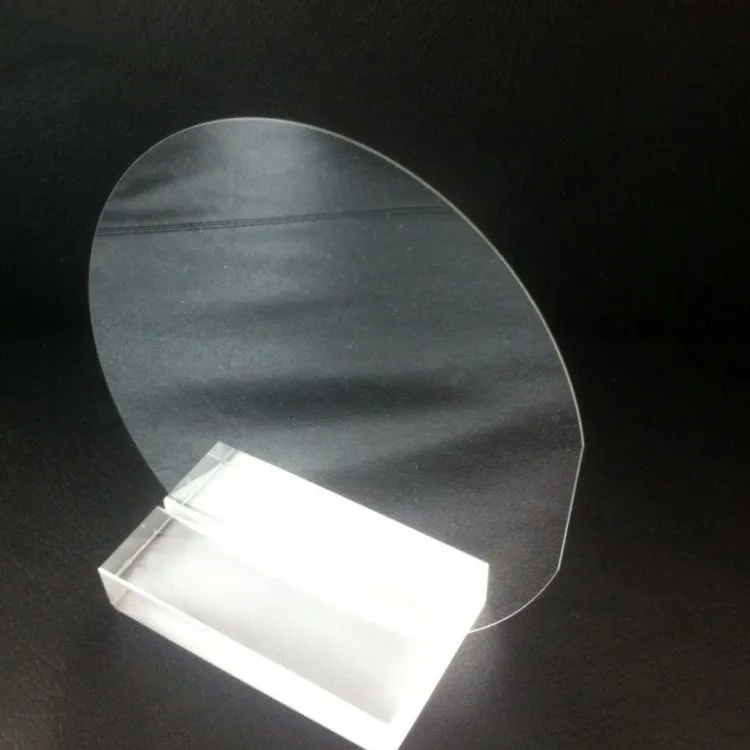

A JGS1 és JGS2 kvarcszelet nagy tisztaságú, főként szilícium-dioxidból (SiO₂) álló olvasztott szilícium-dioxid szubsztrátumok. Ezeket az optikai minőségű kvarcszeleteket széles körben használják a félvezetőgyártásban, az ultraibolya optikai rendszerekben, a lézerberendezésekben és az optikai kommunikációs eszközökben.
A JGS1 kvarcszeleteket kémiai gőzfázisú leválasztási eljárással állítják elő. Ez a gyártási módszer rendkívül alacsony fémes szennyeződésszintet és nagyon alacsony hidroxil-tartalmat biztosít, ami kiváló átviteli teljesítményt tesz lehetővé a mély ultraibolya tartományban.
A JGS2 kvarcszeleteket jellemzően hidrogén-oxigén lángolvasztásos eljárással állítják elő. A JGS1-gyel összehasonlítva a JGS2 magasabb hidroxil-tartalmat tartalmaz, de stabil optikai teljesítményt nyújt az ultraibolyától a közeli infravörösig terjedő spektrumban, miközben költséghatékonyabb gyártási eljárást biztosít.

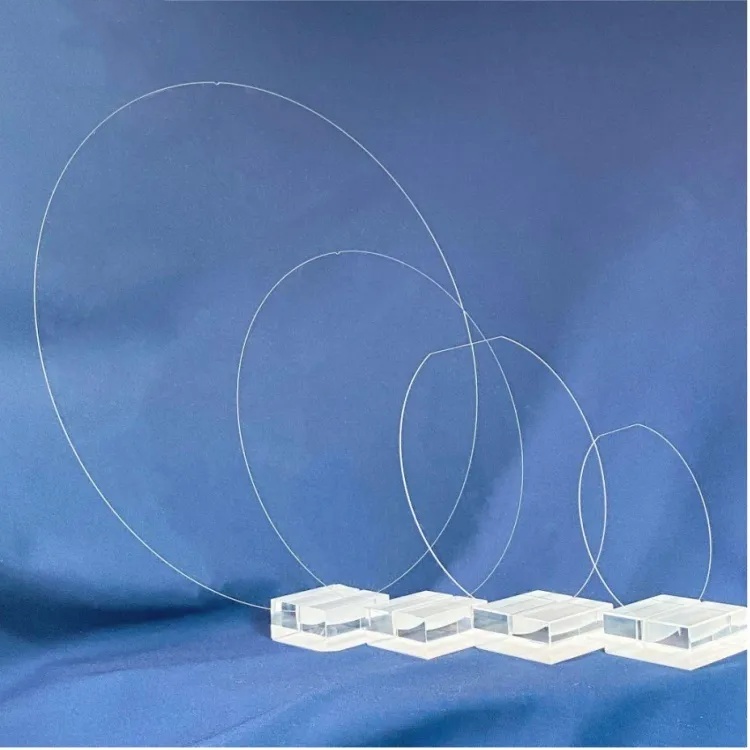

A kvarcszeleteket 2 hüvelyk és 12 hüvelyk közötti átmérővel kínálják, és a vastagság, a felületi polírozási követelmények és az optikai specifikációk szerint testre szabhatók.
JGS1 és JGS2 kvarcszelet összehasonlítása
| Ingatlan | JGS1 kvarc | JGS2 kvarc |
|---|---|---|
| Gyártási módszer | Kémiai gőzfázisú leválasztás | Hidrogén-oxigén lángfúzió |
| Optikai átviteli tartomány | 185 nm és 2500 nm között | 220 nm és 2500 nm között |
| Transzmittancia | >85 százalék 185 nm-en (10 mm vastagság) | >80 százalék 220 nm-en (10 mm vastagság) |
| Fém szennyeződések tartalma | Körülbelül 0,1 ppm | Körülbelül 1 ppm |
| Hidroxiltartalom | Kevesebb mint 5 ppm | 30-50 ppm |
| Belső hibák | Nagyon kevés buborék és csík | Lehetséges kis buborékok vagy szemcsés struktúrák |
| Optikai homogenitás | Nagyon magas | Jó |
| Hőstabilitás | Jó | Nagyobb hőstabilitás |
Fizikai és mechanikai tulajdonságok
| Ingatlan | Érték |
|---|---|
| Sűrűség | 2,2 g/cm³ |
| Mohs keménység | 6-7 |
| Nyomószilárdság | 1100 MPa |
| Szakítószilárdság | 50 MPa |
| Hajlítószilárdság | 65 MPa |
| Csavarószilárdság | 30 MPa |
| Young modulus | 7,5 × 10⁴ MPa |
| Poisson-arány | 0.17 |
Elektromos tulajdonságok
| Ingatlan | Érték |
|---|---|
| Dielektromos állandó (10 GHz) | 3.74 |
| Veszteségtényező (10 GHz) | 0.0002 |
| Dielektromos szilárdság | 3,7 × 10⁷ V/m |
| Ellenállás 20°C-on | 1 × 10²⁰ Ω-m |
| Ellenállás 1000°C-on | 1 × 10⁸ Ω-m |
Termikus tulajdonságok
| Ingatlan | Érték |
|---|---|
| Strain Point | 1080°C |
| Izzítási pont | 1180°C |
| Lágyulási pont | 1630°C |
| Hővezető képesség (20°C) | 1,4 W/m-K |
| Fajlagos hő (20°C) | 670 J/kg-K |
| Hőtágulási együttható (30°C és 600°C között) | 5.5 × 10-⁷ /°C |
Tipikus alkalmazások
| Alkalmazási terület | Leírás |
|---|---|
| Félvezető litográfia | Optikai alkatrészek és ostyafeldolgozó berendezések |
| Száloptikai kommunikáció | Optikai csatlakozók, optikai ablakok, leválasztó alkatrészek |
| UV lézer rendszerek | Excimer lézer ablakok és optikai lencsék |
| Ipari UV-feldolgozás | UV sterilizáló berendezések és nagynyomású higanylámpák |
| Optikai műszerek | Lencsék, prizmák, tükrök és optikai hordozók |
GYIK
1 Különbség a JGS1 és JGS2 kvarcszelet között ?
A JGS1 kvarcszeletkék a rendkívül alacsony fémszennyeződések és hidroxiltartalom miatt nagyobb mély ultraibolya áteresztést biztosítanak. A JGS2 kvarc ostyák stabil ultraibolya és közeli infravörös közötti teljesítményt nyújtanak, és általában költséghatékonyabbak a standard optikai alkalmazásokhoz.
2 A JGS1 kvarcszelet tipikus felhasználási területei ?
A JGS1 kvarcszeleteket általában mély ultraibolya litográfiai rendszerekben, excimer lézer optikai alkatrészekben és nagy pontosságú ultraibolya optikai berendezésekben használják.
3 A JGS2 kvarcszelet tipikus felhasználási területei ?
A JGS2 kvarcszeleteket széles körben használják száloptikai kommunikációs eszközökben, ultraibolya-feldolgozó berendezésekben és általános optikai alkatrészekben, amelyek stabil UV és közeli infravörös átvitelt igényelnek.
