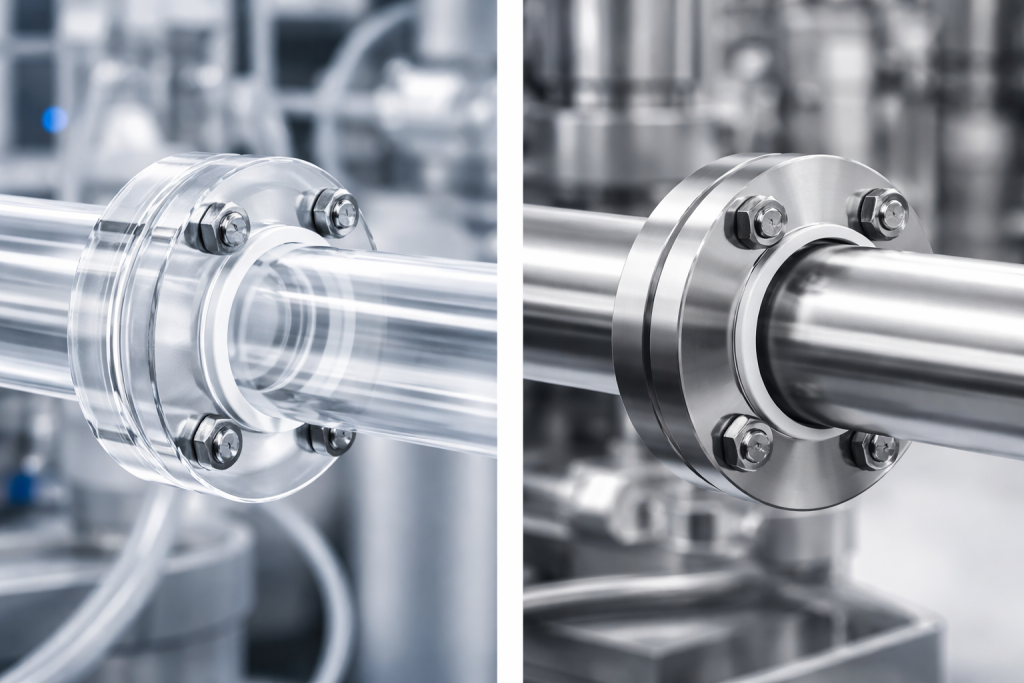

Flansche sind wesentliche Bestandteile von industriellen Rohrleitungen, Vakuumsystemen und hochpräzisen Instrumenten. Traditionell werden Flansche aus Metall, wie z. B. Edelstahl oder Aluminium, aufgrund ihrer mechanischen Festigkeit und Verfügbarkeit häufig verwendet. In hochreinen, hochtemperaturbeständigen oder chemisch aggressiven Umgebungen werden jedoch zunehmend Quarzflansche bevorzugt. Quarz (SiO₂) bietet einzigartige Eigenschaften, die es für spezielle wissenschaftliche und industrielle Anwendungen geeignet machen. Dieser Artikel enthält einen detaillierten Vergleich zwischen Quarzflanschen und herkömmlichen Metallflanschen in Bezug auf Materialeigenschaften, Leistung und Anwendungsszenarien.
1. Materialeigenschaften
1.1 Quarzflansche
Quarz ist ein kristalline Form von Siliziumdioxid mit außergewöhnlichen thermischen, chemischen und optischen Eigenschaften:
- Hohe Wärmebeständigkeit: Quarz kann Temperaturen von mehr als 1000°C ohne Verformung standhalten und ist daher ideal für Hochtemperaturprozesse.
- Chemische Trägheit: Quarz ist sehr widerstandsfähig gegen Säuren, Basen und organische Lösungsmittel und gewährleistet Stabilität in korrosiven Umgebungen.
- Geringe thermische Ausdehnung: Mit einem Wärmeausdehnungskoeffizienten von etwa 0,55 × 10-⁶ /°C bleibt Quarz auch bei schnellen Temperaturschwankungen formstabil.
- Elektrische Isolierung: Quarz ist ein ausgezeichnetes Dielektrikum und eignet sich daher für Anwendungen mit Hochspannung oder empfindlichen elektronischen Systemen.
1.2 Metallflansche
Metallflansche, wie z.B. rostfreier Stahl oder Aluminium, haben starke mechanische Eigenschaften:
- Hohe Zugfestigkeit und Streckgrenze: Geeignet für Hochdrucksysteme.
- Mäßige Wärmebeständigkeit: Je nach Legierungszusammensetzung typischerweise bis zu 500-800°C stabil.
- Anfälligkeit für Korrosion: Metalle können in aggressiven chemischen Umgebungen oxidieren oder korrodieren, was Beschichtungen oder Schutzmaßnahmen erfordert.
- Gute Wärmeleitfähigkeit: Trägt zur Wärmeableitung bei, was bei bestimmten Anwendungen von Vorteil ist.
2. Thermische Leistung
Quarzflansche eignen sich hervorragend für Hochtemperaturanwendungen. Sie erhalten die strukturelle Integrität in Ofensystemen, Halbleiterverarbeitungskammern und Laseroptiken aufrecht. Ihre geringe Wärmeausdehnung minimiert die Belastung der angeschlossenen Komponenten und verringert das Risiko von Rissen oder Lecks.
Metallflansche sind zwar mechanisch robust, dehnen sich aber unter Hitzeeinwirkung erheblich aus. Diese Ausdehnung kann Dichtungen in Hochpräzisions- oder Vakuumsystemen beeinträchtigen, insbesondere wenn enge Toleranzen erforderlich sind. Flansche aus rostfreiem Stahl können Faltenbälge oder Kompensatoren erfordern, um thermische Verformungen auszugleichen.
3. Chemische Beständigkeit
Chemische Stabilität ist ein entscheidender Faktor für Industrie- und Laborflansche:
- Flansche aus Quarz bleiben in stark korrosiven Umgebungen, z. B. beim Ätzen mit Flusssäure oder bei stark alkalischen Verfahren, chemisch inert.
- Metallflansche können korrodieren, sofern sie nicht speziell behandelt oder legiert sind (z. B. 316L-Edelstahl). Längerer Kontakt kann zu Verunreinigungen oder Ausfällen in empfindlichen Systemen führen.
Aufgrund dieser Eigenschaft eignen sich Quarzflansche besonders gut für die Halbleiterherstellung, chemische Gasphasenabscheidungssysteme (CVD) und pharmazeutische Reaktoren.
4. Mechanische Festigkeit und Dauerhaftigkeit
Flansche aus Metall weisen von Natur aus eine höhere mechanische Festigkeit auf und halten hohen Drücken und mechanischen Belastungen stand. Quarz ist zwar im Vergleich zu Metallen spröde, kann aber mit verstärkten Konstruktionen, dickeren Profilen oder Schutzbeschichtungen versehen werden, um bei speziellen Anwendungen eine ausreichende Haltbarkeit zu erreichen.
Quarzflansche sind besonders vorteilhaft, wenn Gewichtsreduzierung, Dimensionsstabilität und chemische Reinheit den Bedarf an extremer mechanischer Belastbarkeit überwiegen. Zum Beispiel in Vakuumkammern oder optischen Systemen bieten Quarzflansche langfristige Stabilität, ohne Metallverunreinigungen einzubringen.
5. Optische und elektrische Überlegungen
Quarzflansche sind transparent für UV-, sichtbares und IR-Licht, so dass sie in optische Systeme integriert werden können, bei denen In-situ-Beobachtung oder Laserzugang erforderlich ist. Außerdem sind ihre dielektrische Eigenschaften elektrische Störungen in empfindlichen Versuchsaufbauten zu verhindern. Metallflansche, die undurchsichtig und leitfähig sind, können diesen Zweck ohne zusätzliche optische Fenster oder Isolierschichten nicht erfüllen.
6. Anwendungsszenarien
| Merkmal | Quarz-Flansche | Metallflansche |
|---|---|---|
| Temperaturbeständigkeit | >1000°C | 500-800°C |
| Chemische Beständigkeit | Ausgezeichnet | Mäßig (erfordert Beschichtungen) |
| Thermische Ausdehnung | Sehr niedrig | Mäßig bis hoch |
| Mechanische Festigkeit | Mäßig (spröde) | Hoch |
| Optische Transparenz | Ja | Nein |
| Elektrische Leitfähigkeit | Isolator | Dirigent |
Quarzflansche sind ideal für:
- Halbleiterverarbeitungsanlagen
- Hochreine chemische Reaktoren
- Optische und Lasersysteme
- Hochtemperatur-Vakuumkammern
Metallflansche werden bevorzugt für:
- Hochdruck-Rohrleitungen
- Mechanische Baugruppen, die robuste Tragfähigkeit erfordern
- Allgemeine industrielle Anwendungen, bei denen die chemische Belastung begrenzt ist
7. Schlussfolgerung
Quarzflansche und herkömmliche Metallflansche haben jeweils unterschiedliche Vorteile. Quarzflansche eignen sich hervorragend für den Einsatz bei hohen Temperaturen, in chemisch aggressiven, optischen oder vakuumempfindlichen Umgebungen und bieten eine hervorragende chemische Stabilität, geringe Wärmeausdehnung und Transparenz. Metallflansche bieten mechanische Festigkeit und Drucktoleranz und eignen sich daher für industrielle Standard-Rohrleitungen und strukturelle Baugruppen.
Bei der Auswahl des geeigneten Flanschmaterials müssen die Betriebsbedingungen, die chemische Belastung, die thermische Beanspruchung und die optischen oder elektrischen Anforderungen sorgfältig berücksichtigt werden. In speziellen industriellen oder wissenschaftlichen Anwendungen bieten Quarzflansche eine einzigartige Kombination von Eigenschaften, die von herkömmlichen Metallen nicht erreicht werden können, und gewährleisten Zuverlässigkeit, Reinheit und langfristige Leistung.
